WiFi + RF vypínač bez „nuly“ - 3CH Smartica VO06W

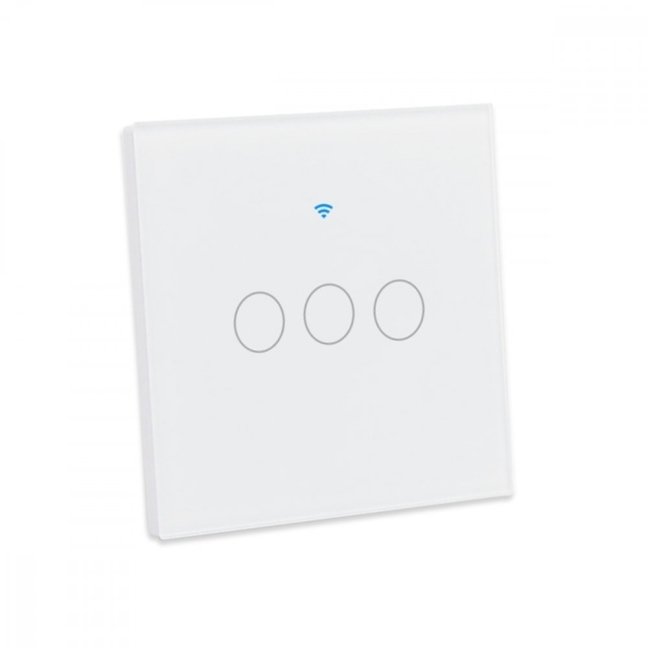

Dotykový 3-tlačítkový Wi-Fi vypínač k ovládání světel, který nepotřebuje střední N vodič (nula, modrý vodič).

Vhodné zejména do starších elektroinstalací (cca před rokem 2000), kde se používaly tzv. rozvodnice a do krabic vypínačů se "nula" nepřiváděla.

Může být ovládán lokálně dotykem na skleněnou desku nebo po internetu přes aplikaci Tuya

• Tuya - Čo je to Tuya
• Tuya - prvý kroky s aplikáciou - registrácia účtu
• Tuya- ukázka pridania nového zariadenia


Upozornění - tento dotykový WiFi vypínač nepotřebuje pracovní střední vodič, tedy nepotřebuje v krabici modrý vodič - "nulu". To znamená, že v rozvodné krabici vypínače stačí dva vodiče - přívod fáze (černý, hnědý nebo šedý) a odvod fáze (černý, hnědý nebo šedý) ke světlu. U světla se pak fáze a nula propojí speciálním adaptérem (adaptér je součástí každého vypínače), který zajistí dostatečné napájení vypínače.

* Adaptér je malá plastová krabička, uvnitř je plošný spoj s elektronikou adaptéru, jejímž základem je kondenzátor. Adaptér je (v prípade potreby**) treba umiestniť pri svetle na mieste, kde sú dostupné obe vodiče L a N (fáza a nula) - pozri schému nižšie.

 ** S niektorými svetlami a žiarovkami nie je adaptér potrebný. Vyskúšané napr. s halogénovými žiarovkami Emos Eco A60 E27 70W. Naopak pri použití LED žiaroviek je adaptér nutný.

POZOR - Adaptér môže za určitých okolností slabšie "bzučať".

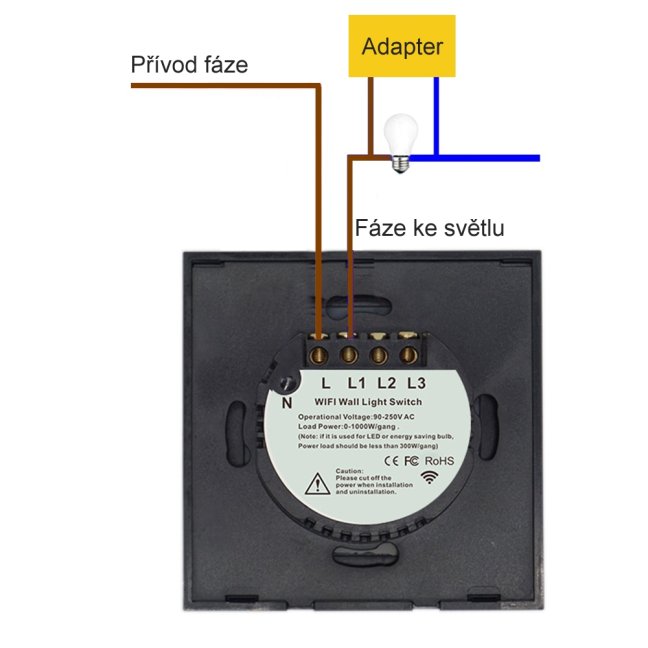

Schéma zapojenia

U viac-tlačidlových vypínačov tohto typu stačí jeden adaptér, zapojený na jednom z okruhov. Jeden adaptér je súčasťou balenia vypínača.

Špecifikácia

• Štandard: EU
• 90-250V AC
• Max. Prúd: 2A na kanál

• Max. Výkon: 500W na kanál

• Farba: Biela
• WiFi Štandard: 802.11 b/g/n
• WiFi zabezpečenie: WPA-PSK/WPA2-PSK
• Materiál: ABS V0 (odolný voči horeniu) + Dotykový panel z tvrdeného skla
• Počet kanálov: 3

• Rozmery: 86 x 86 x 36 (mm)
