Bezdrôtový termostat 3A HY101 Smartica TK04W
Výrobca: HYSKód produktu: 24521 Doprava a platba
Inteligentný WiFi bezdrôtový priestorový termostat HY101 na reguláciu kúrenia a ovládanie kotla. Veľký podsvietený LCD displej, týždenný program a ovládanie z mobilu odkiaľkoľvek cez aplikáciu Tuya Smart / Smart Life. Bezdrôtové spojenie displeja a spínacej jednotky na 868 MHz, výstup relé do 3 A. viac
Inteligentný WiFi bezdrôtový priestorový termostat HY101 na reguláciu kúrenia a ovládanie kotla. Skladá sa z hlavnej jednotky s veľkým podsvieteným LCD displejom a samostatnej spínacej jednotky (prijímača), ktoré spolu komunikujú bezdrôtovo. Všetky funkcie vrátane týždenného programovania ovládate z mobilného telefónu odkiaľkoľvek na svete cez aplikáciu Tuya Smart alebo Smart Life.
Oblasti využitia
- Regulácia kúrenia a ovládanie kotla cez spínacie relé
- Priestory, kde nie je možné alebo vhodné viesť kábel medzi termostatom a kotlom — displej a spínacia jednotka sú prepojené bezdrôtovo
- Riadenie priamovykurovacích telies (podlahových rohoží, vykurovacích káblov) po doplnení o vhodný stýkač 230 V AC zodpovedajúcej kapacity (nepredávame)
Kľúčové vlastnosti
- Bezdrôtové spojenie displeja a relé — prenos medzi jednotkami na frekvencii 868 MHz s dosahom cca 120 m medzi vysielačom a prijímačom
- Veľký podsvietený LCD displej — prehľadné dotykové ovládanie
- Ovládanie z mobilu odkiaľkoľvek — Wi-Fi vzdialená komunikácia cez cloud server a aplikáciu Tuya Smart / Smart Life
- Týždenný program — 6 časových intervalov, režimy 5+2 dni (továrenské nastavenie), 6+1 dní a 7 dní
- Komfortné riadenie s úsporou energie vďaka programovateľným funkciám
- Výstup relé so záťažou maximálne 3 A
- Protimrazová ochrana a ochrana proti prehriatiu
- Napájanie displeja cez USB Type-C alebo batérie; prijímač 230 V AC 50/60 Hz
- Certifikácia CE, RoHS
Ako to funguje a zapojenie

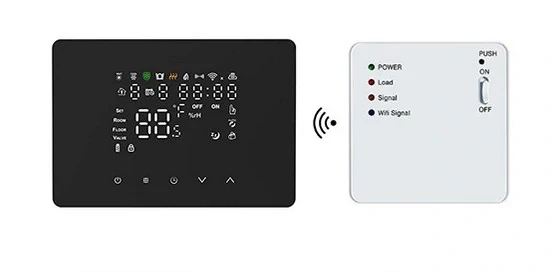

Termostat tvoria dve časti: hlavná jednotka s displejom a spínacia jednotka (prijímač), ktoré sú z výroby spárované cez RF signál — bežne ich párovať nemusíte. WiFi modul je iba v spínacej časti, preto musí byť spínacia jednotka v dosahu WiFi. Hlavná jednotka s displejom je so spínacou jednotkou spojená RF signálom.
Displej má po zapnutí podsvietenie na niekoľko sekúnd; ak je chvíľu bez dotyku, zhasne a tlačidlá nie sú vidieť. Pre ďalšie nastavovanie stačí termostat znovu rozsvietiť dotykom na spodnej lište uprostred — tým sa rozsvieti celý displej.
Postup párovania termostatu s aplikáciou Tuya
Pre párovanie je nutné najprv sprevádzkovať obe jednotky. Párovací režim je možné vyvolať z oboch častí, jednoduchšie je to zo spínacej časti:

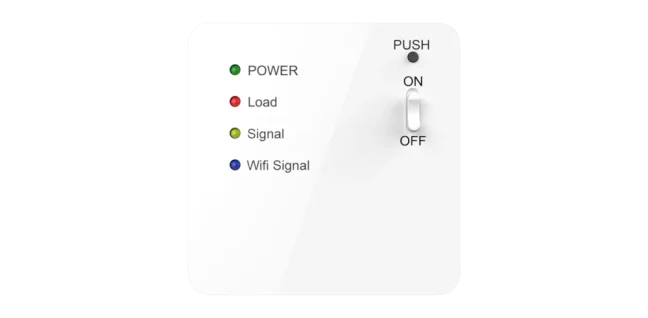

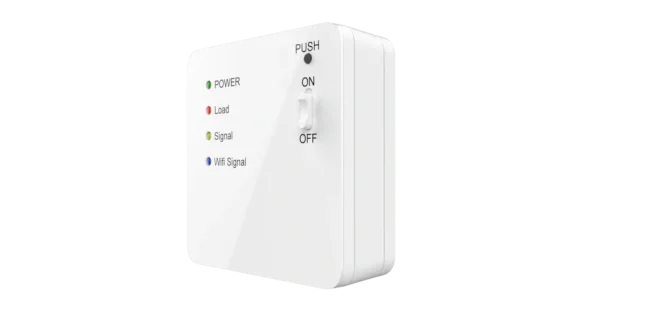

- Zo spínacej časti: podržte fyzické tlačidlo „PUSH" asi 6 sekúnd — modrá LED začne rýchlo blikať. Ďalej pokračujte v párovaní v aplikácii Tuya bežným spôsobom.
- Z hlavnej jednotky: pri zapnutom displeji a zapojenej spínacej jednotke podržte ikonku hodín v spodnej časti uprostred (rozbliká sa ikonka WiFi a nápis OFF), krátko stlačte druhú ikonku zľava (štvorec rozdelený na 9 štvorčekov) a potom ju dlho podržte — musia sa objaviť a pravidelne blikať obe ikonky (WiFi a Cloud). Potom pokračujte v párovaní v aplikácii Tuya.
RF párovanie oboch častí
Hlavná jednotka a spínacia jednotka sú z výroby spárované. Ak by došlo k ich rozpojeniu, postupujte takto:
- Pripravte prijímač (spínaciu jednotku bez displeja) na pripojenie k napájaniu, ale zatiaľ ho nepripájajte. Po pripojení k napájaniu sa prijímač automaticky na prvých cca 10 sekúnd prepne do párovacieho režimu — po túto dobu svieti oranžová RF LED trvale.
- Uistite sa, že je termostat vypnutý. Podržte tlačidlo s ikonou hodín 3–5 sekúnd — vstúpite do ponuky Advanced Option B.
- Krátkymi stlačeniami tlačidla s ikonou hodín prepínajte položky a prejdite na položku B3 (Thermostat and receiver paired).
- Pripojte prijímač k napájaniu a do 10 sekúnd opakovane stlačte tlačidlo so šípkou nahor na termostate — termostat odošle svoj RF identifikátor do prijímača.
- Pri úspešnom spárovaní sa na displeji zobrazí hodnota 55. Oranžová RF LED na prijímači zhasne a RF ikona na displeji svieti trvale. Ak RF ikona bliká, bezdrôtová komunikácia medzi jednotkami nie je aktívna.
Kompatibilita
- Tuya cez WiFi
- Aplikácia Tuya Smart alebo Smart Life
Špecifikácia
| Komunikácia medzi jednotkami | bezdrôtová, 868 MHz, dosah cca 120 m |
| Výstup | spínacie relé, záťaž max. 3 A |
| Kapacita kontaktu | 5 A / 250 V (WW); 16 A / 250 V (WE) |
| Sonda senzora | NTC (10k) 1 % |
| Presnosť zobrazenia | 0,5 °C |
| Rozsah nastavenia teploty | 5 ~ 35 °C |
| Pracovná teplota prostredia | 0 ~ 70 °C |
| Týždenný program | 6 intervalov, 5+2 / 6+1 / 7 dní |
| Izolačné podmienky | normálne prostredie |
| Napájanie – prijímač | 230 V AC 50/60 Hz |
| Napájanie – termostat | USB Type-C alebo batérie |
| Inštalácia | na stenu alebo na batériový stojan |
| Rozmery | 130 × 90 × 20 mm |
| Certifikácia | CE, RoHS |
Pozn.: Ak je napájanie zaistené cez USB, vyberte z termostatu batérie.
FAQ — časté otázky
Musím medzi termostatom a kotlom viesť kábel?
Nie. Hlavná jednotka s displejom a spínacia jednotka spolu komunikujú bezdrôtovo na frekvencii 868 MHz s dosahom cca 120 m, takže displej môžete umiestniť do miestnosti a spínaciu jednotku ku kotlu.
Akú veľkú záťaž relé zopne?
Výstupné relé je dimenzované na záťaž maximálne 3 A. Na riadenie priamovykurovacích telies (podlahových rohoží, vykurovacích káblov) je potrebné systém doplniť o vhodný stýkač 230 V AC zodpovedajúcej kapacity (nepredávame).
Ako sa termostat napája?
Spínacia jednotka (prijímač) sa napája zo siete 230 V AC 50/60 Hz. Hlavnú jednotku s displejom napájate cez USB Type-C alebo batériami. Ak používate USB, batérie z termostatu vyberte.
Potrebujem na ovládanie pripojenie k internetu?
Pre vzdialené ovládanie z mobilu odkiaľkoľvek áno — WiFi modul v spínacej jednotke komunikuje cez cloud server Tuya, preto musí byť spínacia jednotka v dosahu WiFi. Samotné nastavenie a programovanie je možné vykonávať aj priamo na displeji.
Aký týždenný program termostat umožňuje?
Týždenný program ponúka 6 časových intervalov a režimy 5+2 dni (továrenské nastavenie), 6+1 dní a 7 dní. Programovanie je možné ovládať aj z mobilnej aplikácie.
Čo znamená hodnota 55 na displeji pri RF párovaní?
Hodnota 55 potvrdzuje úspešné RF spárovanie hlavnej jednotky a spínacej jednotky. Po spárovaní RF ikona na displeji svieti trvale; ak bliká, bezdrôtová komunikácia medzi jednotkami nie je aktívna.
