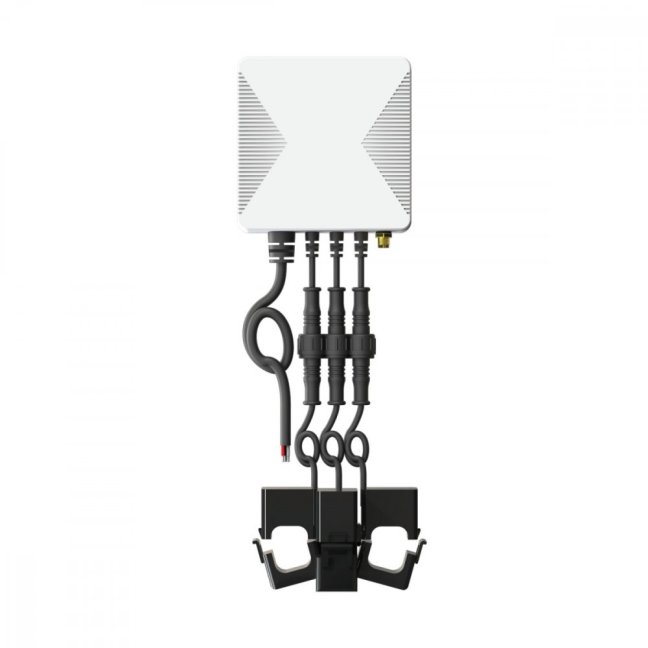

Trojfázový merací prístroj energie 80A Smartica EL01Z
Výrobca: EAKód produktu: 25080 Doprava a platba
Trojfázový bezkontaktný merač spotreby energie do 80 A na fázu. Meria prúd, napätie, frekvenciu, výkon aj spotrebu na troch fázach samostatne, dáta sa aktualizujú každé 3 sekundy. Komunikuje cez ZigBee s mobilnou aplikáciou, inštaluje sa do rozvádzača na prívodné káble. viac
Trojfázový bezkontaktný merač spotreby energie (verzia PC321-80A) sleduje prúd, napätie, frekvenciu siete, vypočítaný výkon aj celkovú spotrebu na všetkých troch fázach samostatne. Komunikuje cez ZigBee s aplikáciou Tuya a hodí sa na meranie spotreby celého domu aj jednotlivých okruhov priamo v rozvádzači.
Oblasti využitia
- Meranie spotreby celého domu — tri fázy samostatne na prívodných kábloch
- Meranie troch jednofázových spotrebičov či okruhov (3 nezávislé okruhy)
- Monitoring podružného rozvádzača (napr. samostatný okruh pre zavlažovanie)
- Sledovanie reálne odoberaného prúdu a spotreby v aplikácii
Kľúčové vlastnosti
- Bezkontaktné meranie prúdu — prúdové cievky sa nasadia na vodiče, fázu nie je nutné rozpájať
- Komplexné dáta — prúd (A), napätie (V), frekvencia siete, vypočítaný výkon/príkon (W) aj celková spotreba (kWh)
- Tri fázy samostatne — každá fáza sa meria a zobrazuje zvlášť
- Rozsah do 80 A na fázu — vhodné aj pre hlavný prívod
- Aktualizácia každé 3 sekundy — priebežný prehľad o odbere

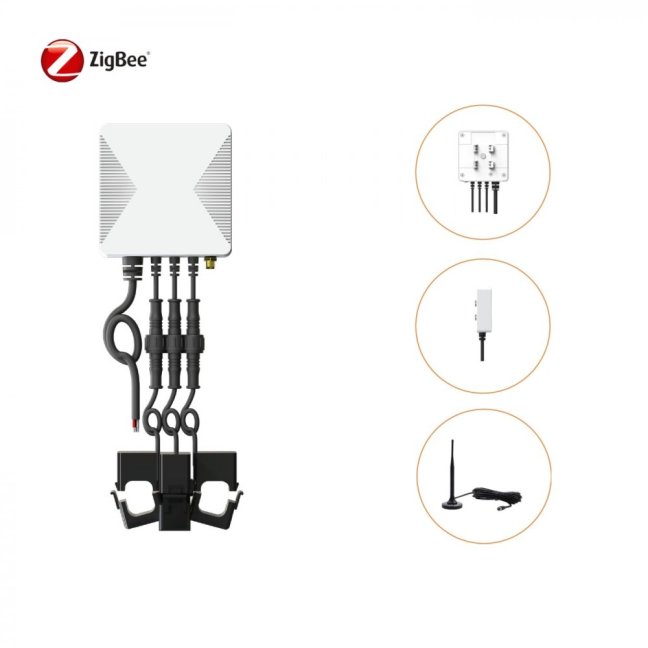

- ZigBee 3.0 s externou anténou pre stabilný dosah
- Integrácia do Home Assistant — cez ZigBee koordinátor a addon zigbee2mqtt
Ako to funguje a zapojenie
Merač sa typicky inštaluje do hlavného alebo podružného rozvádzača na prívodné káble. Ku každej fáze, ktorú zariadenie cievkou meria, sa pripojí jeden napájací vodič a jeden spoločný nulový vodič — vďaka tomu meria nielen prúd, ale aj napätie na jednotlivých fázach a z toho dopočítava skutočný výkon. Na meranú fázu sa teda pripojí napájací vodič snímača a potom sa nasadí bezkontaktný prúdový senzor. Schéma zapojenia je súčasťou merača. Zapojenie zvládne aj zručný domáci majster, napriek tomu odporúčame zveriť inštaláciu odborníkovi.
Kompatibilita
- Protokol ZigBee 3.0 (2,4 GHz) — na pripojenie do aplikácie vyžaduje ZigBee bránu Tuya
- Aplikácia Tuya Smart / Smart Life — zobrazenie prúdu, napätia, výkonu aj spotreby
- Home Assistant — integrácia cez ZigBee koordinátor a addon zigbee2mqtt
Naše skúsenosti

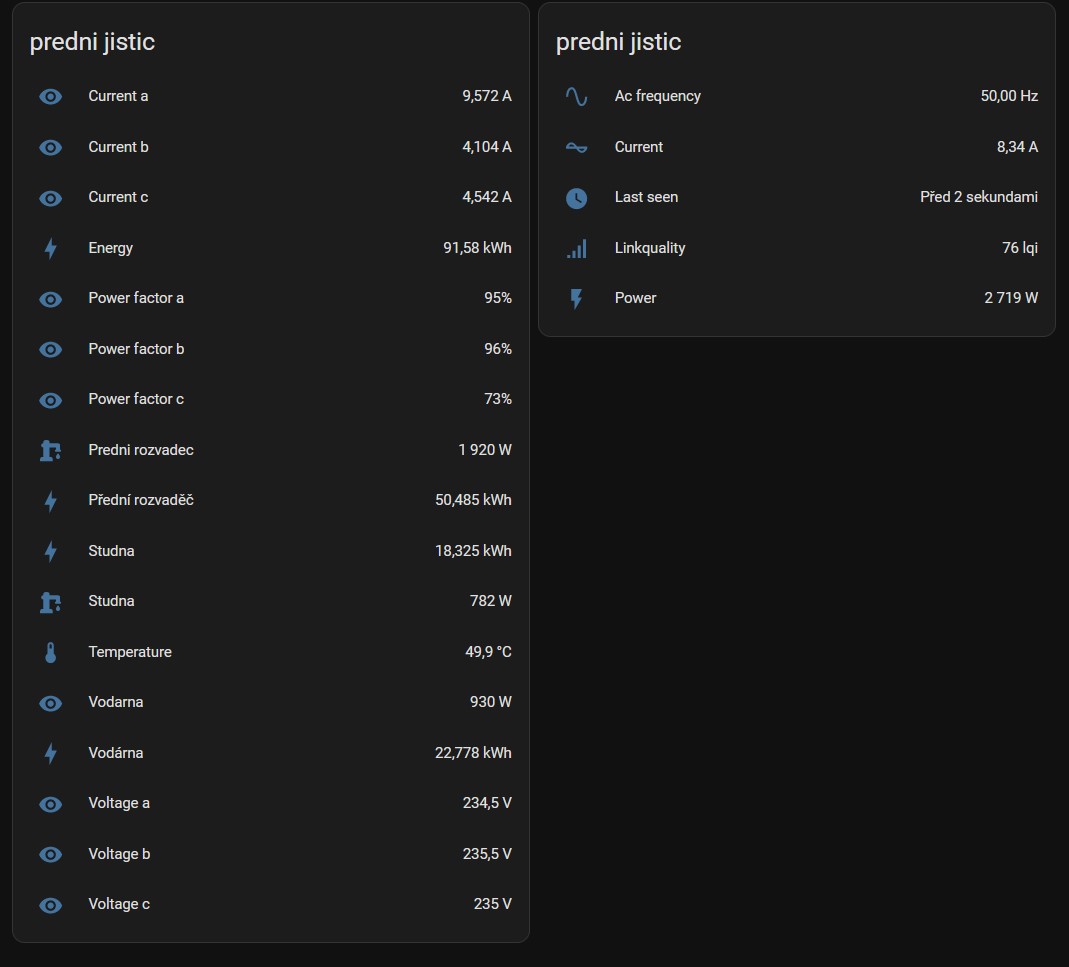

Toto zariadenie používame v prostredí Home Assistant na meranie spotreby samostatného rozvádzača pre zavlažovanie. Do HA je merač integrovaný pomocou ZigBee koordinátora a addonu zigbee2mqtt. Na podružnom rozvádzači pritom bežne vidíme aj veľmi malé prúdy v stotinách ampéra.
Špecifikácia
| Verzia produktu | PC321-80A |
| Napájanie | 100–240 V AC, 50/60 Hz |
| Rozsah merania prúdu | do 80 A na jednu fázu |
| Merané veličiny | prúd, napätie, frekvencia, výkon, spotreba |
| Frekvencia aktualizácie | každé 3 sekundy |
| Komunikácia | ZigBee 3.0, 2,4 GHz (IEEE 802.15.4) |
| Anténa | externá, výkon až 20 dB |
| Prevádzková teplota | −20 °C až +55 °C |
| Prevádzková vlhkosť | ≤ 90 % |
| Rozmery hlavnej jednotky (V × Š × H) | 86 × 86 × 37 mm |
| Priemer meracích objímok | 10,6 mm |
| Certifikácia | CE |
FAQ — časté otázky
Meria prístroj aj napätie, alebo len prúd?
Meria oboje. Okrem transformátorov pre indukčné meranie prúdu má aj vodiče pripojené k jednotlivým fázam, takže meria aj napätie — a z prúdu a napätia dopočítava skutočný výkon.
Ako sa merač pripája k jednotlivým fázam?
Ku každej fáze, ktorú zariadenie cievkou meria, sa pripojí jeden vodič a jeden spoločný nulový vodič. Schéma zapojenia je súčasťou merača.
Aký malý prúd dokáže merač zaznamenať?
Najmenší možný prúd výrobca neuvádza. V praxi na podružnom rozvádzači vidíme aj prúdy v stotinách ampéra.
Funguje merač aj v sieti so zvýšeným napätím?
Podľa nás na tom nie je nič neobvyklé — vlastné hodnoty meriame rovnakým zariadením.
Potrebujem k meraču ZigBee bránu?
Áno. Merač komunikuje protokolom ZigBee, takže na spojenie s aplikáciou Tuya potrebuje ZigBee bránu. Prípadne ho možno integrovať do Home Assistantu cez ZigBee koordinátor.
Je jednotka napájaná z meranej fázy, alebo potrebuje samostatný zdroj?
Napája sa priamo z meranej siete — ku každej fáze, ktorú cievkou meria, sa pripojí jeden vodič a navyše jeden spoločný nulový vodič. Žiadny samostatný zdroj na napájanie cievok nie je potrebný.
Meria merač každú fázu samostatne?
Áno. Prúd, napätie, výkon aj spotrebu meria a zobrazuje pre všetky tri fázy zvlášť, takže vidíte odber každej fázy (okruhu) jednotlivo.
