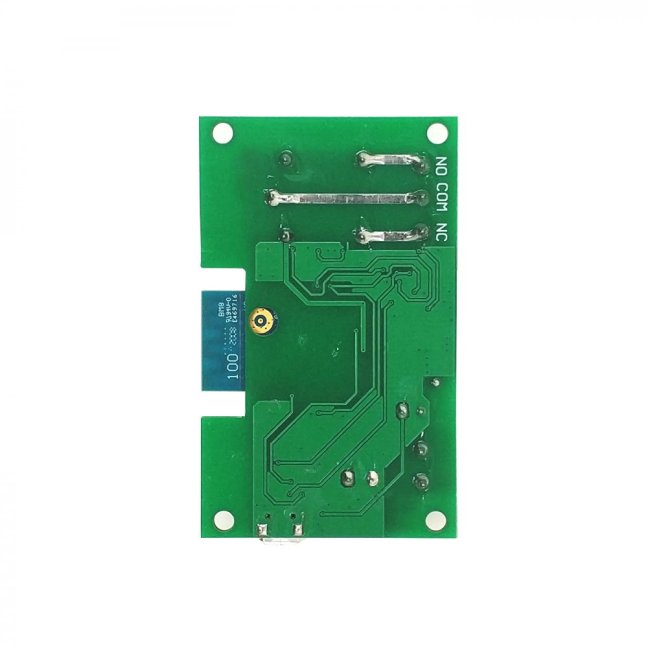

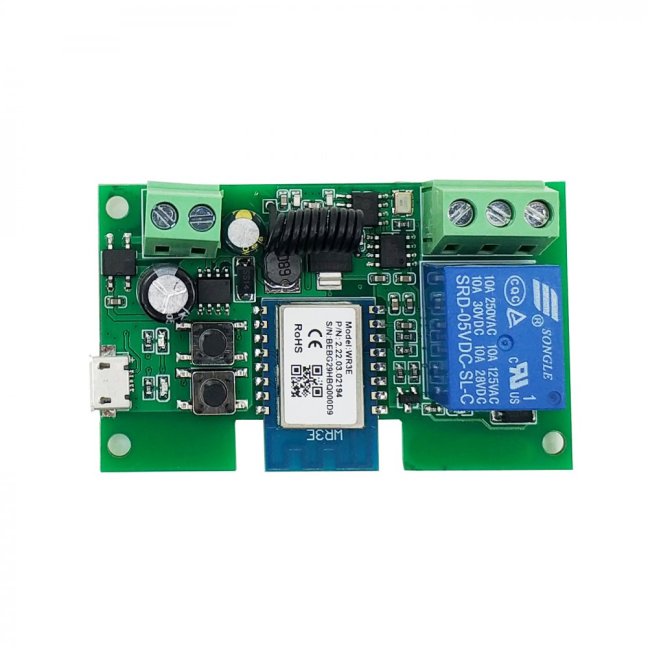

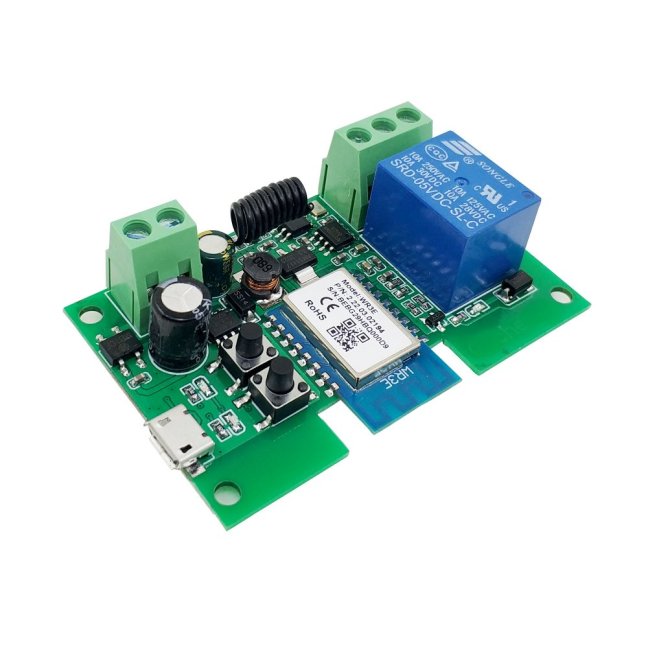

Tuya 5V/7-32V WiFi + RF Smartica BS01W

Tento WiFi modul je možné použiť na trvalé (selflocking) aj krátke (inching) beznapäťové spojenie dvoch kontaktov (vhodné napríklad na ovládanie kotlov, garážových vrát alebo vjazdových brán, počítačov, dverových otváračov atp.).

Je ovládaný cez WiFi aplikáciou Tuya alebo pomocou RF ovládačov

Viac o Tuya tu:

• Tuya - Čo je to Tuya
• Tuya - prvé kroky s aplikáciou - registrácia účtu
• Tuya - ukážka pridania nového zariadenia

Inching i Selflocking

Inching = po sepnutí se sám po nastavené době vypne
Selflocking = zůstane sepnutý, dokud jej nevypnete

Spínač je možné trvale nastaviť do jedného z týchto režimov pomocou aplikácie Tuya.
Inching (prodlevu vypnutí) lze nastavit v rozsahu od 1s až do 1 hodiny. Nastavenie sa zapíše priamo do pamäte spínača a funguje tak nezávisle na WiFi alebo cloudu.

Na doske spínača nájdete tiež "sepnuté" tlačidlo (to viac na okraji dosky), ktoré spínač sepne len po dobu stlačenia tlačítka. Z tohto tlačítka sú vyvedené dva kontakty pre možné pripojenie externého tlačítka.


Spínač je možné napájať 5V micro USB konektorom (nabíjačkou na telefón, USB portom z počítača) alebo 7-32 V na svorkovnici.

Pri paralelnom pripojení k existujúcemu tlačidlu ovládania garážových vrát alebo vjazdovej brány, umožňuje vzdialené ovládanie cez internet odkiaľkoľvek na svete.


Pri použití, ako "ovládač" vrat alebo brány, samotný spínač neumožňuje sledovanie stavu (nezistí, či sú vrata otvorené alebo zatvorené). V aplikácii bude vždy vidieť ako vypnutý, sepne sa len na 1s po zapnutí.


Túto funkciu kontroly stavu má až tento WiFi Otvárač Garážových Vrát




Ilustračné video, popisujúce základné vlastnosti spínača Sonoff 5V/7-32V (video je pre podobný spínač na aplikácii eWeLink).







Párovanie RF ovládača

• Najprv sparujte spínač cez WiFi do aplikácie Tuya.

• V aplikácii Tuya > Nastavenia (Settings)

• RF remote control setup (Nastavenie RF ovládačov)
• Zelené tlačidlo Add (Pridať RF ovládač) - beží 10 sekúnd pre pridanie tlačidla RF ovládača
• Na RF ovládači stlačte požadované tlačidlo. Po pridaní zmeňte názov z "Remote control" napríklad na "Kľúčenka tlačidlo A"
• Postup opakujte a pridajte všetky tlačidlá, ktorými chcete spínač ovládať. Tlačidlá RF ovládačov nemusia byť z jedného ovládača. Môžete tak pridať napr. Tlačidlo A z kľúčenky 1, Tlačidlo C z kľúčenky 2 a napríklad Stredné tlačidlo z RF Ovladač - 433MHz trojtlačítkový
• Pre každé pridané tlačidlo vyberte, čo má spínač robiť pre každé relé zvlášť* (nerobiť nič, vypnúť, zapnúť, zmeniť stav). Nastavenie uložte tlačidlom "OK"

• Postup opakujte pre každý relé spínača*. Môžete tak jedným tlačidlom RF ovládača zapnúť Relé 1 a súčasne vypnúť Relé 2; druhým tlačidlom napríklad len zmeniť stav Relé 1; tretím tlačidlom zapínať všetky relé a podobne

* Ak má spínač viac ako jedno relé (neplatí pre tento model)

Mazanie RF ovládača

• V aplikácii Tuya > Nastavenie (Settings)

• Nastavenie RF ovládačov
• Názov RF ovládača posuňte vľavo - objaví sa červená ikona koša na odpadky - ovládač odstráňte

Specifikácie

• Rozmery: 75 mm * 50 mm * 20 mm
• Napájanie: 5V DC alebo 7V-32V DC/AC
• LED diódy: 3 LED diódy indikujúce pracovný režim, stav wifi, zapnuté/vypnuté relé
• Spotreba: <1W
• Pohotovostný prúd: 80 mA
• Max. prúdové zaťaženie relé: 10 A
• Podporuje ovládanie zariadení s rôznymi napätiami
• Životnosť relé: viac ako 10 miliónov spínaní
• Maximálny čas spínania relé: 15 ms
• Maximálny čas rozpojenia relé: 5 ms
• Doba spínania relé (funkcia inching) 0,7 s
• Pracovná teplota: 0 ºC - 40 ºC
• Pracovná vlhkosť: 40% ~ 80% RH
• Dodávané bez plastovej krabice a bez zdroja (viď obrázky)
• Podpora RF: áno
• Max. počet RF ovládačov: 14

Tasmota
Áno, vieme
