WiFi Elektromer Tasmota - Trojfázový Smartica EL04W
Trojfázový jednotarifný WiFi elektromer Smartica EL04W s nahraným alternatívnym firmvérom Tasmota a podporou lokálnej komunikácie cez MQTT. Ideálny na pripojenie do vlastného systému, napríklad Home Assistant. Meria priamo 3× 80 A (špičkovo až 100 A na fázu) s presnosťou triedy 1.
Nedá sa pripojiť do aplikácie Tuya ani do žiadnej inej podobnej cloudovej aplikácie. Firmvér Tasmota ukončí komunikáciu s cloudom a otvorí lokálnu komunikáciu cez MQTT, vhodnú pre vlastný server, napr. Home Assistant.
Oblasti využitia
- Meranie spotreby v trojfázovej inštalácii s diaľkovým odpočtom a vyúčtovaním el. energie
- Sledovanie histórie nameraných hodnôt vo vlastnom systéme (Home Assistant)
- Diaľkové spínanie pripojenej záťaže (vstavaný diaľkovo ovládaný stýkač)
- Integrácia merania do vlastnej automatizácie cez MQTT, RS485 alebo impulzný výstup
Kľúčové vlastnosti
- Firmvér Tasmota z výroby — lokálna komunikácia cez MQTT, bez cloudu
- Priame obojsmerné meranie 3× 80 A — od 0,04 A do max. 100 A na fázu
- Trieda presnosti 1 — podľa EN61036 / IEC62053-21
- LCD displej s podsvietením — zobrazenie meraných hodnôt
- Diaľkové vypnutie a zapnutie — vstavaný diaľkovo ovládaný stýkač, programovateľný časovač zopnutia
- RS485 MBUS port — rýchlosť 1200–9600 bps, adresa 1–247
- SO impulzný výstup — otvorený kolektor, 400 imp/1 kWh
- Signalizácia stavu pomocou LED, prepäťová ochrana 4000 V/25 mA po dobu 60 s
- Montáž na DIN lištu TS 35 mm (šírka 7 modulov), možnosť zaplombovania svorkovnice
Ako to funguje a zapojenie
Upozornenie – prenechajte inštaláciu elektromera odborníkovi s príslušným oprávnením.

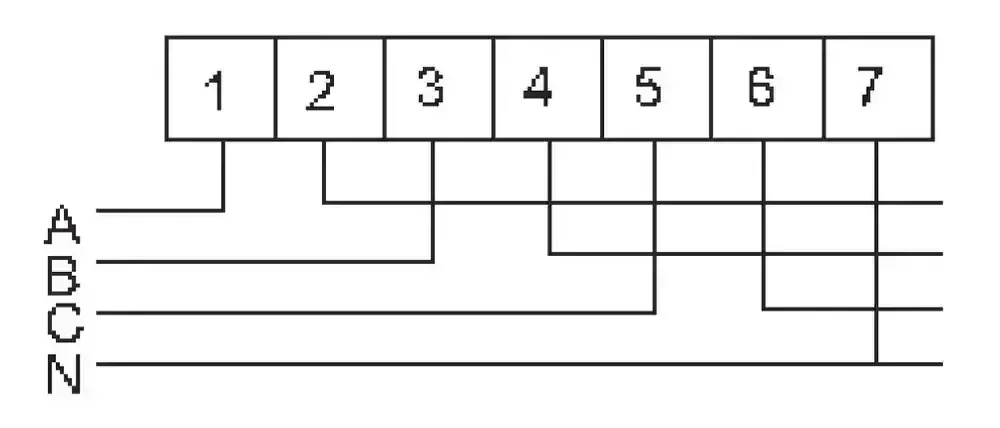

Schéma zapojenia svoriek:
- Svorka č. 1 – Vstup fázového vodiča A (L1 in), svorka č. 2 – Výstup fázového vodiča A (L1 out)
- Svorka č. 3 – Vstup fázového vodiča B (L2 in), svorka č. 4 – Výstup fázového vodiča B (L2 out)
- Svorka č. 5 – Vstup fázového vodiča C (L3 in), svorka č. 6 – Výstup fázového vodiča C (L3 out)
- Svorka č. 7 – Vstup aj výstup nulového (stredného) vodiča (N)
- Svorky č. 19, 20 – impulzný výstup 400 imp/1 kWh
- Svorky č. 21, 22 – MBUS konektor RS485
Po nahraní firmvéru Tasmota zariadenie nekomunikuje s cloudom, ale lokálne cez MQTT. Namerané hodnoty aj diaľkové spínanie tak vediete cez vlastný server, typicky Home Assistant.
Kompatibilita
- Lokálna komunikácia cez MQTT (firmvér Tasmota)
- Home Assistant a ďalšie vlastné systémy prijímajúce MQTT
- RS485 MBUS a impulzný výstup (SO) pre ďalšiu integráciu
- Nedá sa pripojiť do aplikácie Tuya ani inej cloudovej aplikácie
Špecifikácia
| Meranie | Priame obojsmerné* 3× 80 A (od 0,04 A do max. 100 A) |
| Referenčné napätie | 3×230/400 V + N |
| Maximálny prúd | 3× 80 A (80 A na každú fázu) |
| Referenčný prúd | 10 A (prúd, pri ktorom je meranie najpresnejšie) |
| Maximálny špičkový prúd | 100 A na fázu |
| Vlastná spotreba | <1 W / 10 VA na fázu |
| Trieda presnosti | 1 — EN61036 / IEC62053-21 |
| Displej | LCD s podsvietením |
| WiFi | 802.11 b/g/n |
| RS485 MBUS | 1200–9600 bps, adresa 1–247, bez parity, stop bit 1, dátový bit 8 |
| Impulzný výstup SO | otvorený kolektor, 400 imp/1 kWh |
| Prepäťová ochrana | 4000 V / 25 mA po dobu 60 s |
| Montáž | DIN lišta TS 35 mm (7 modulov), možnosť plomby svorkovnice |
| Krytie | IP20 |
| Prevádzková teplota | −25 °C až 70 °C |
| Rozmery | 126 × 98 × 78 mm |
| Normy | IEC62052-11, IEC62053-21 (trieda 1) |
*Obojsmerné meranie znamená, že elektromer pracuje a meria, aj keď je zapojený obrátene, teda keď je vstup napätia na výstupe elektromera. Túto situáciu elektromer zobrazí na svojom displeji malou šípkou vľavo.
FAQ — časté otázky
Dá sa Tasmota do elektromera nahrať dodatočne?
Tasmota je v elektromere nahraná už z výroby, my ju tam nedávame. Dodatočné nahranie podľa našej skúsenosti nejde.
Pripojím elektromer do aplikácie Tuya?
Nie. Firmvér Tasmota ukončí komunikáciu s cloudom a otvorí lokálnu komunikáciu cez MQTT. Do aplikácie Tuya ani inej cloudovej aplikácie túto verziu pripojiť nemožno – je určená pre vlastný server, napr. Home Assistant.
Pre koho je verzia s Tasmotou vhodná?
Ide o zariadenie s alternatívnym firmvérom. Vo všeobecnosti ho odporúčame zákazníkom, ktorí majú s Tasmotou skúsenosti a vedia, čo robia. Všeobecný návod na zariadenia s Tasmotou nájdete v popise produktu Tasmota.
Prečo nezapájať WiFi router za elektromer?
Ak elektromer vypnete, vypnete tým aj napájanie routera a elektromer sa cez WiFi javí ako offline – nepôjde znova zapnúť. Okruh s HW na pripojenie do internetu zapojte nezávisle od stavu elektromera. Ručné zapnutie/vypnutie sa robí súčasným stlačením oboch šípok na elektromere.
Kde nájdem návod k verzii s Tasmotou?
Všeobecný návod na zariadenia s firmvérom Tasmota nájdete v popise produktu Tasmota. Ak máte ku konkrétnemu zapojeniu otázku, ozvite sa nám – radi poradíme.
Čo znamená obojsmerné meranie?
Elektromer pracuje a meria, aj keď je zapojený obrátene (vstup napätia je na výstupe elektromera). Túto situáciu zobrazí na displeji malou šípkou vľavo.
