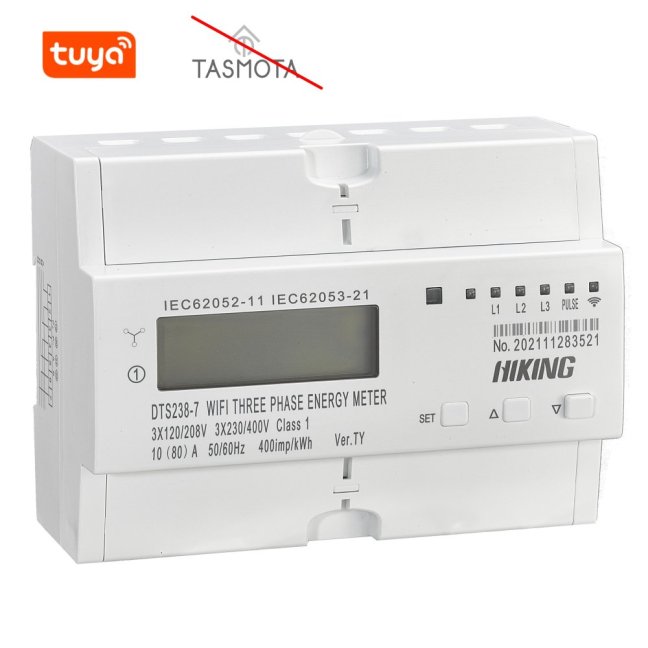

WiFi Elektromer Trojfázový Smartica EL02W
Trojfázový jednotarifný elektromer, spolupracujúci s cloudovou aplikáciou Tuya. Umožňuje diaľkový odčít spotreby energie a diaľkové vypínanie/zapínanie (spínač 3x230V 80A; maximálny špičkový prúd 100A). Súčasne umožňuje pripojenie impulzného počítadla (400 imp/1kWh).
presnosť triedy 1 IEC62053-21
LCD displej
diaľkové očítania
diaľkové vyúčtovanie el. energie
história nameraných hodnôt
diaľkové spínanie
výstup pulsů 400 imp/kWh
inštalácia na DIN (šírka 7 modulov)
rozmery 126 x 98 x 78mm
RS485
konštrukcia krytu kontaktov umožňuje zaplombovanie
Schéma zapojenia
Upozornenie - prenechajte inštaláciu elektromeru odborníkovi s príslušným oprávnením
Svorka č. 1 - Vstup fázového vodiča A (L1 in)
Svorka č. 2 - Výstup fázového vodiča A (L1 out)
Svorka č. 3 - Vstup fázového vodiča B (L2 in)
Svorka č. 4 - Výstup fázového vodiča B (L2 out)
Svorka č. 5 - Vstup fázového vodiča C (L3 in)
Svorka č. 6 - Výstup fázového vodiča C (L3 out)
Svorka č. 7 - Vstup a výstup nulového (stredného) vodiča (N)
Svorky č. 19,20 - impulzný výstup 400 imp/1 kWh
Svorky č. 21,22 - MBUS konektor RS485
Párovanie s aplikáciou Tuya
Po prvom pripojení je elektromer automaticky v režime párovania (modrá LED "WiFi" krátke rýchlo bliká). Pokračujte v párovaní podľa pokynov v aplikácii Tuya.
Pre manuálne spustenie režimu párovania
- pomocou šípok prepnite do obrazovky, ktorá ukazuje "C 400"
- podržte pravú šípku (dole), kým sa nezabliká modrá dióda WiFi, indikujúca režim párovania
- pokračujte v párovaní podľa pokynov v aplikácii Tuya
Častá otázka
Zákazníci nám volajú, že cez aplikáciu nastavili elektrometer do stavu vypnuto, tým si vypnuli prúd v celom objekte a tým aj napájanie WiFi routeru - teraz sú v stave, keď elektrometer nie je možné zapnúť cez aplikáciu, pretože nie je dostupné WiFi a elektrometer sa v aplikácii jeví ako offline.
- Nepripájajte WiFi router za elektromer, nebudete schopní ho znovu zapnúť cez aplikáciu v prípade vypnutia elektromeru. Uistite sa, že okruh, na ktorom máte potrebný HW pre pripojenie elektromeru do internetu, je pripojený nezávisle na stave elektromeru
- Manuálne zapnutie/vypnutie elektromeru pomocou tlačidiel na elektromere sa vykonáva súčasným stlačením oboch šípiek

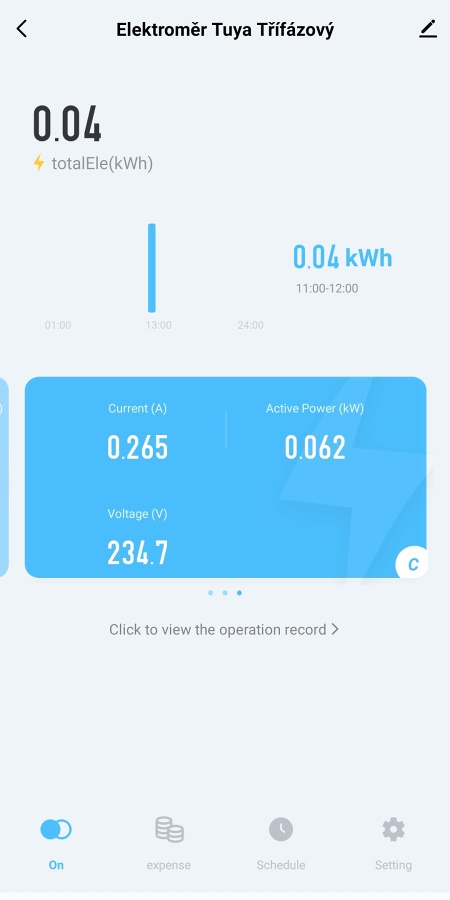

Aktuálne údaje po jednotlivých fázach
Tu pri teste pripojená 60W žiarovka na fázi 3

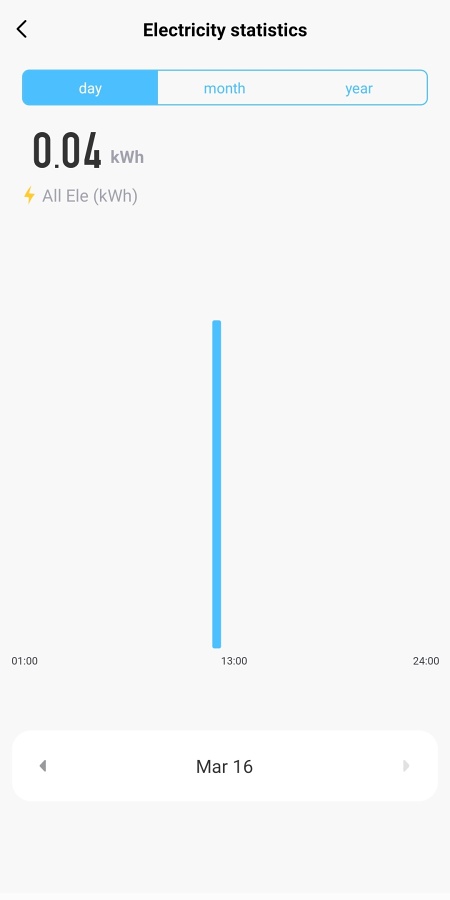

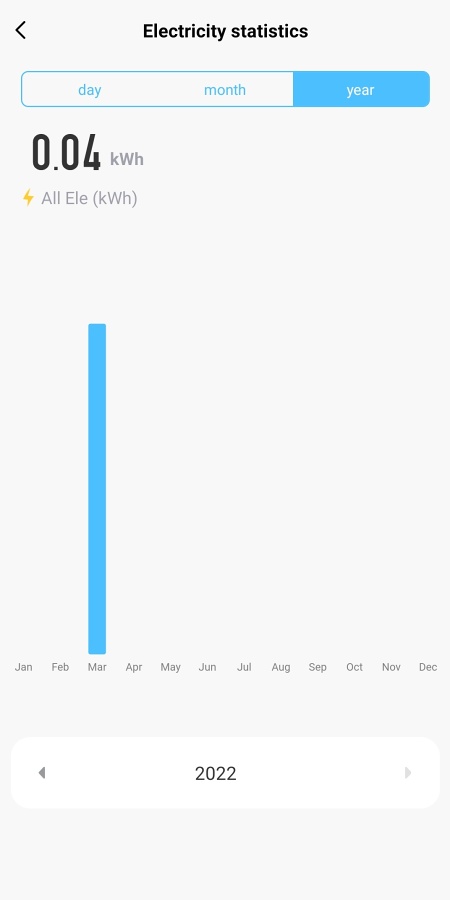

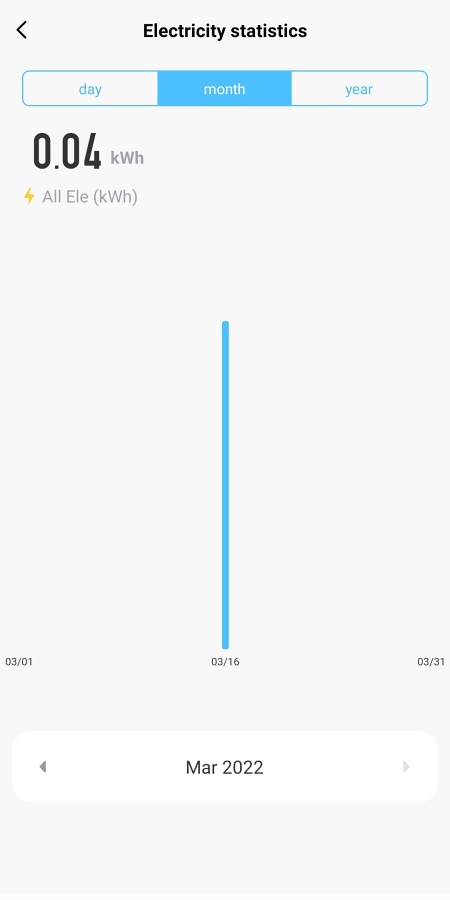

Štatistiky po jednotlivých dňoch, mesiacoch a rokoch
Tieto štatistické údaje sa zobrazujú za všetky 3 fázy spoločne (nie je možné zobraziť po jednotlivých fázach)
Špecifikácie
- Priame obojstranné* meranie 3x 80A (od 0,04A do max. 100A)
- Referenčné napätie: 3x230/400V+N
- Maximálny prúd 3 x 80 A (80A na každej fáze)
- Referenčný prúd: 10A (prúd, pri ktorom je meranie najpresnejšie)
- Maximálny špičkový prúd: 100 A na fázu
- Vlastná spotreba: <1W/10VA na fázu
- Trieda presnosti 1 - EN61036 IEC62053-21
- LCD displej s podsvietením pre zobrazenie meraných hodnôt
- Vzdialené odčítanie pomocou aplikácie s pamäťou a zobrazením histórie odberu na dni/mesiace/roky
- Vzdialené vypnutie a zapnutie / vzdialene ovládaný stykač
- Programovateľný časovač spínania
- Nastavenie predplatenia množstva energie
- Tuya aplikácia s možnosťou ovládania iných spotrebičov na základe údajov, namerených týmto elektromerom
- WiFi pripojenie 802.11b/g/n
- RS485 MBUS port - voliteľná rýchlosť 1200 - 9600 bps, adresy 1 - 247, bez parity, stop bit 1, data bit 8
- SO impulzný výstup otvorený kolektor, 400imp/1kWh
- Signalizácia stavu pomocou LED
- Prepäťová ochrana 4000V/25mA po dobu 60s
- Montáž na DIN lištu TS 35mm, možnosť plomby svorkovnice
- Šírka 126mm (7 modulov)
- Krytie IP20
- Prevádzková teplota -25˚C - 70˚C
- Rozmery 126 x 98 x 78mm
- Všetky funkcie elektromera spĺňajú technické požiadavky na triedu 1 trojfázový watthodinový merič v IEC62053-21 a pravidlá dátovej komunikácie WIFI 802.11b/g/n
- Elektromer je vyrobený v súlade s medzinárodnou normou IEC62052-11 o Všeobecných požiadavkách na skúšky a skúšobné podmienky elektromera IEC62053-21 o statických elektromeroch pre aktívnu energiu (triedy 1 a 2)
*Obojstranné meranie znamená, že elektromer pracuje a meria, aj keď je zapojený obrátene, teda keď je vstup napätia na výstupe elektromeru. Túto situáciu elektromer zobrazí na svojom displeji malou šípkou vľavo.
V aplikácii Tuya sa však tento smer nijako neprojeví (nezobrazí sa ako záporná hodnota, zobrazí sa ako kladná). Elektromer preto nie je vhodný pre samostatné meranie napríklad prebytkov fotovoltaickej elektrárne.
