ZigBee 5V/7-32V + RF 2CH Smartica BS02Z
Výrobca: EAKód produktu: 31702 Doprava a platba
Dvojkanálový ZigBee modul na bezpotenciálové spínanie dvoch nezávislých kontaktov. Tri pracovné režimy (selflocking, interlocking, inching), podpora RF ovládačov, napájanie 5 V USB alebo 7–32 V. Na diaľkové ovládanie kotlov, brán i vrát. viac

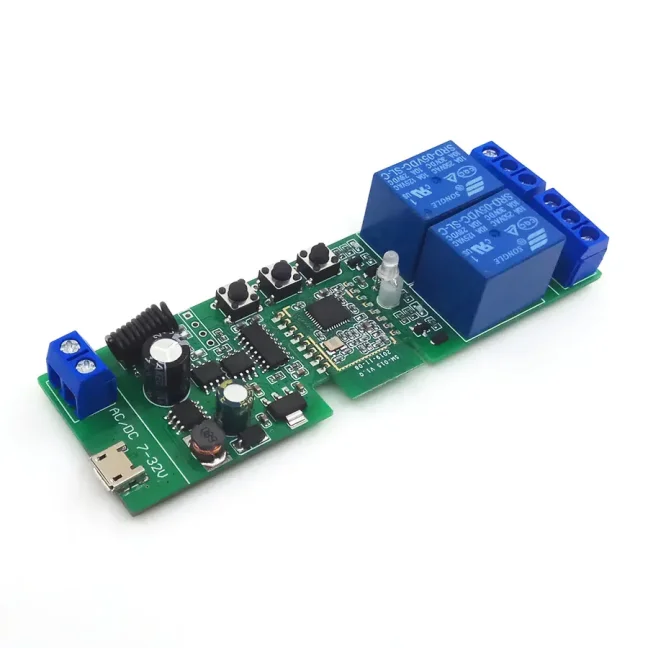

Dvojkanálový ZigBee modul na bezpotenciálové (beznapäťové) spínanie dvoch nezávislých kontaktov. Má dve samostatné relé, ktoré možno ovládať oddelene alebo koordinovane, a hodí sa na diaľkové ovládanie kotlov, garážových brán, vjazdových brán, dverných otváračov, počítačov a podobných zariadení.
Oblasti využitia
- Ovládanie kotlov a vykurovacích okruhov
- Garážové brány a vjazdové brány (paralelne k existujúcemu tlačidlu)
- Dverné otvárače a vstupy
- Vzdialené zapínanie počítačov
- Zmena polarity jednosmerných motorov (vďaka dvom nezávislým relé)
Kľúčové vlastnosti
- Dva nezávislé kanály — dve samostatné relé ovládateľné oddelene alebo koordinovane
- Bezpotenciálové kontakty NO / COM / NC — spína suchý kontakt, nezávisle od napájania záťaže
- Tri pracovné režimy — selflocking (trvalé zopnutie), interlocking (vždy len jeden kanál), inching (samočinné rozopnutie po cca 1 s)
- Napájanie 5 V cez micro USB alebo 7–32 V na svorkovnici — flexibilný zdroj (nabíjačka na telefón, USB z počítača alebo svorkovnica)
- Podpora RF ovládačov — k jednému modulu možno spárovať až 14 RF ovládačov na každý kanál
- Dlhá životnosť relé — viac ako 10 miliónov zopnutí
Ako to funguje a zapojenie

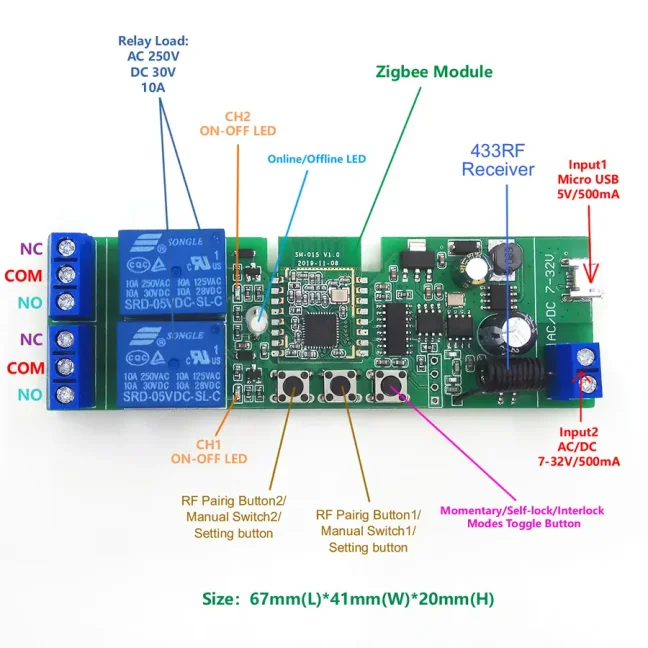

Modul spína bezpotenciálové kontakty COM a NO/NC. Pripojenie na COM + NO (normally open): pri vypnutom spínači sú kontakty rozpojené, zapnutím sa spoja. Pripojenie na COM + NC (normally closed): pri vypnutom spínači sú kontakty spojené, zapnutím sa rozpoja.
Medzi tromi pracovnými režimami sa prepína opakovaným stlačením príslušného tlačidla na module, postupne v poradí selflocking → interlocking → inching. Interlocking (vždy len jeden kanál zapnutý, druhý sa automaticky vypne) sa hodí na ovládanie žalúzií alebo zmenu polarity DC motorov; inching (relé sa po cca 1 s samo vypne) na garážové brány.
Pri paralelnom pripojení k existujúcemu tlačidlu ovládania garážových brán či brány umožňuje vzdialené ovládanie cez internet odkiaľkoľvek. V tejto úlohe „ovládača" modul nesleduje stav (nerozpozná, či sú brány otvorené alebo zatvorené) — v aplikácii je vždy zobrazený ako vypnutý a zopne sa len na 0,7 s. Funkciu kontroly stavu má až Chytrý WiFi Otvárač Garážových Brán - Tuya.
RF ovládače: na pridanie podržte tlačidlo daného kanála asi 5 sekúnd (LED blikne modro) a stlačte tlačidlo na RF ovládači; pre druhý kanál postup zopakujte. Vymazanie ovládačov vykonáte podržaním rovnakého tlačidla asi 10 sekúnd (modrá LED niekoľkokrát rýchlo preblikne). RF ovládače nie sú súčasťou balenia a dokupujú sa zvlášť.
Kompatibilita
- Ovládanie cez komunikačný protokol ZigBee aplikáciou Tuya v spojení s Tuya ZigBee hubom
- Súčasne podporovaný inými ZigBee systémami — Home Assistant (vyskúšané cez Sonoff ZigBee 3.0 USB Dongle Plus s doplnkom zigbee2mqtt, funguje aj cez koordinátor SkyConnect a integráciu ZHA)
- V zigbee2mqtt sa hlási ako dvojtlačidlový vypínač a funguje ako router
Špecifikácia
| Počet kanálov | 2 |
| Rozmery | 75 × 50 × 20 mm |
| Napájanie | 5 V DC alebo 7–32 V DC/AC |
| Spotreba | < 1 W |
| Pohotovostný prúd | 80 mA |
| Max. prúdové zaťaženie relé | 10 A |
| Životnosť relé | viac ako 10 miliónov zopnutí |
| Max. čas zopnutia relé | 15 ms |
| Max. čas rozopnutia relé | 5 ms |
| Čas zopnutia relé (inching) | 0,7 s |
| Pracovná teplota | 0 °C – 40 °C |
| Pracovná vlhkosť | 40 % – 80 % RH |
| Podpora RF | áno |
| Max. počet RF ovládačov | 2 × 14 |

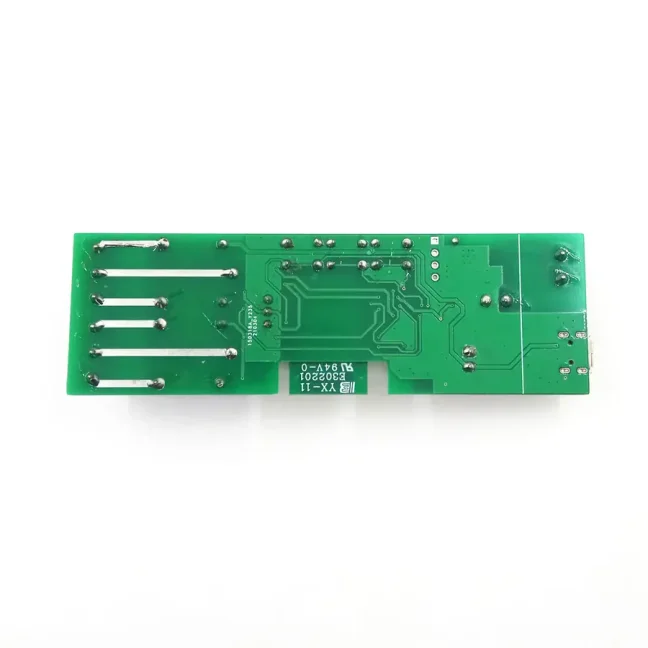

Dodávané bez plastovej krabičky a bez zdroja (viď obrázky).
FAQ — časté otázky
Aké veľké napätie možno týmto modulom spínať?
Na napätí až tak nezáleží — určujúci je prúd, a ten je maximálne 10 A. Modul spína bezpotenciálový (suchý) kontakt nezávisle od napájania modulu.
Má ZigBee verzia funkciu interlocking?
Áno, tento ZigBee modul interlocking má. Zapína sa tretím (hardvérovým) tlačidlom — opakovaným stlačením sa modul prepína medzi režimami selflocking, interlocking a inching.

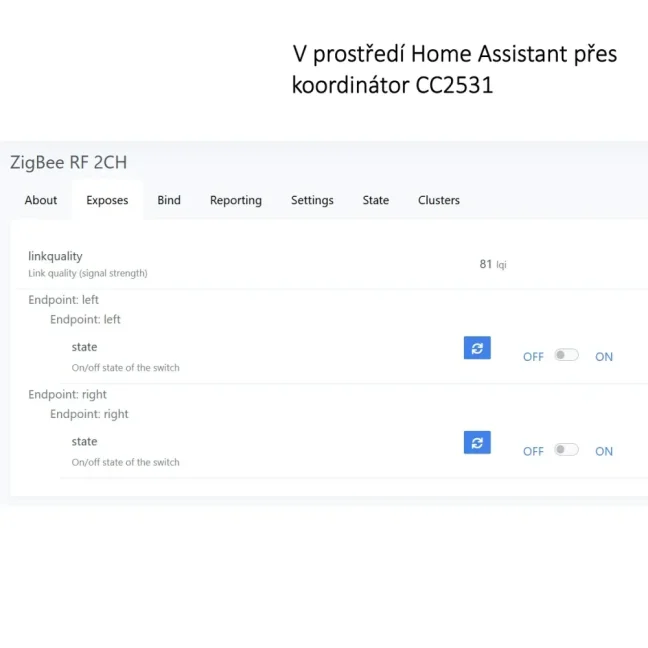

Ako modul vidí zigbee2mqtt a prenáša sa aj zopnutie cez RF?
V zigbee2mqtt sa prihlási ako dvojtlačidlový vypínač a funguje ako router. RF časť je samostatná — RF ovládač len zmení stav relé a tento stav sa cez zigbee2mqtt prenesie ako zopnutie spínača.
Dá sa nastaviť čas zopnutia relé (časovanie)?
Závisí od ovládacej aplikácie. Vo väčšine aplikácií možno nastaviť „inching" (oneskorenie vypnutia) pre každý kanál zvlášť.
Možno týmto modulom ovládať plynový kotol?
V princípe vo všeobecnosti áno. Ak chcete kotol spínať scénou z termostatickej hlavice, závisí to od konkrétnej hlavice a jej možností spustiť scénu.
S akými ZigBee bránami a systémami je overene funkčný?
Overene funguje cez Tuya ZigBee hub a v Home Assistante cez Sonoff ZigBee 3.0 USB Dongle Plus (zigbee2mqtt) aj cez koordinátor SkyConnect s integráciou ZHA. Funkčnosť s inými ZigBee bránami (napr. SmartThings alebo IKEA) sme netestovali, a preto ju nezaručujeme.
