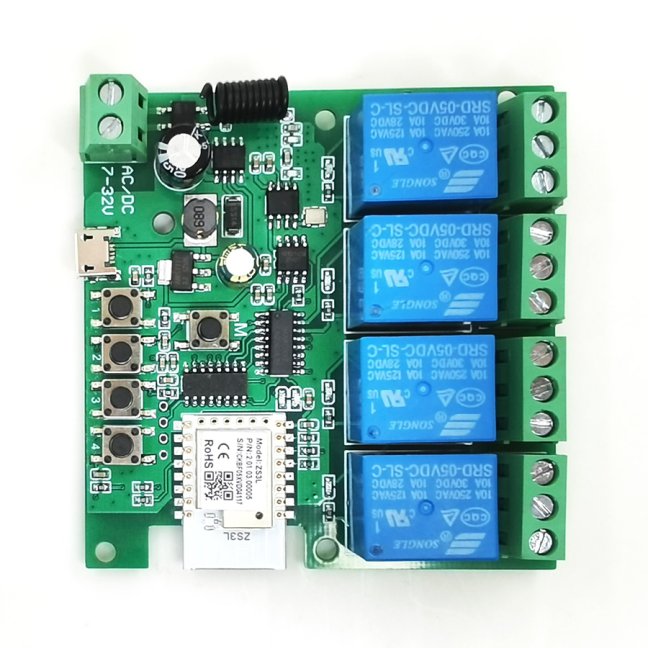

ZigBee 5V/7-32V + RF 4CH Smartica BS03Z
Výrobca: EAKód produktu: 31704 Doprava a platba
Štvorkanálový ZigBee modul so štyrmi nezávislými beznapäťovými relé. Napájanie 5 V USB alebo 7–32 V DC/AC, zaťaženie do 10 A, podpora RF ovládačov a režimov inching/selflocking/interlocking. Ovládanie v aplikácii aj cez Home Assistant. viac
Štvorkanálový ZigBee modul Smartica BS03Z spína štyri nezávislé beznapäťové relé a ovláda sa v aplikácii Tuya alebo cez ZigBee bránu. Hodí sa na diaľkové ovládanie kotlov, garážových brán, vjazdových brán, počítačov, dverných otváračov a ďalších zariadení s rôznym napätím.
Oblasti využitia
- Ovládanie kotlov, garážových brán, vjazdových brán a dverných otváračov cez beznapäťový kontakt
- Spínanie spotrebičov na 230 V (prúd cez kontakt do 10 A) — napr. termoelektrické hlavice podlahového vykurovania
- Ovládanie zavlažovacích ventilov na 24 V AC
- Zmena polarity DC motorov vďaka štyrom nezávislým relé
- Vzdialené ovládanie cez internet odkiaľkoľvek na svete (pri paralelnom pripojení k existujúcemu tlačidlu brány)
Kľúčové vlastnosti
- Štyri nezávislé relé — ovládate ich samostatne aj koordinovane, napr. na zmenu polarity DC motora
- Tri pracovné režimy — selflocking (zostane zopnutý do vypnutia), inching (po zopnutí sa sám po cca 0,7 s vypne) a interlocking (zopnutý môže byť len jeden kanál)
- Beznapäťové spínanie — vhodné na trvalé aj krátke spojenie dvoch kontaktov
- Univerzálne napájanie — 5 V cez micro USB alebo 7–32 V DC/AC na svorkovnici; na polarite nezáleží
- Podpora RF ovládačov — k jednému kanálu možno spárovať až 14 RF ovládačov (nie sú súčasťou balenia)
- Nastavenie stavu po výpadku prúdu — v aplikácii Tuya možno pre každý kanál zvlášť určiť stav po obnovení napájania (zapnuté / vypnuté / posledný stav)
Ako to funguje a zapojenie

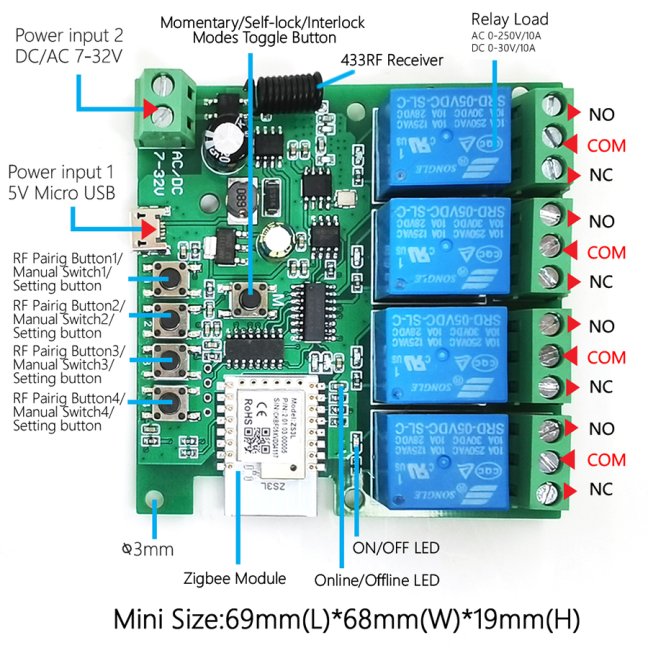

Pracovný režim (selflocking / inching / interlocking) sa nastavuje trvalo tlačidlom na doske spínača. Inching nastaví pevné oneskorenie vypnutia na cca 0,7 s. Napájať možno 5 V micro USB konektorom (nabíjačkou na telefón, USB portom počítača) alebo 7–32 V na svorkovnici; na polarite napájania nezáleží, usmerňovací mostík za konektorom ju vyrovná.
Pri paralelnom pripojení k existujúcemu tlačidlu ovládania brány umožňuje vzdialené ovládanie cez internet. Pri použití ako „ovládač" brány samotný spínač neumožňuje sledovanie stavu (nerozpozná, či je brána otvorená alebo zatvorená) — v aplikácii je vždy vidieť ako vypnutý a zopne sa len na cca 0,7 s. Funkciu kontroly stavu má až Chytrý WiFi Otvárač Garážových Brán - Tuya.
Párovanie RF ovládača: stlačte tlačidlo daného kanála asi na 5 sekúnd — LED blikne modro — a potom stlačte tlačidlo na RF ovládači. Pre ďalší kanál postup zopakujte. Mazanie RF ovládačov: podržte rovnaké tlačidlo asi 10 sekúnd — modrá LED niekoľkokrát rýchlo problikne, čím signalizuje vymazanie všetkých ovládačov z daného kanála. Rovnakým tlačidlom (dlhším podržaním) možno tiež vyvolať nové párovanie do ZigBee siete.
Kompatibilita

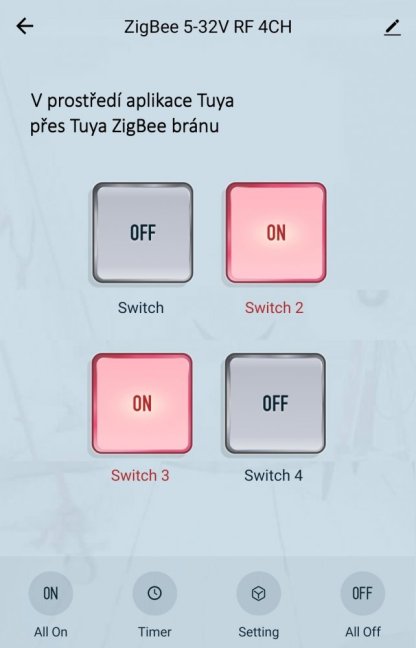

- Aplikácia Tuya Smart / Smart Life
- Funguje len s Tuya ZigBee bránou — plnú funkčnosť garantujeme s našimi ZigBee bránami

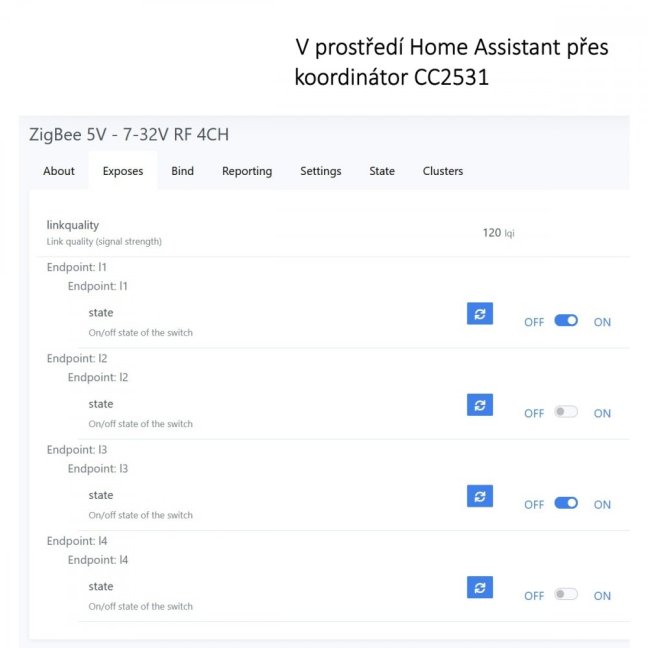

- Podporovaný aj inými ZigBee systémami, napr. Home Assistant (overené cez zigbee2mqtt aj cez ZHA integráciu zákazníkom)
- V ZigBee sieti funguje ako router (repeater)
Prečo ZigBee
- Nízka spotreba (< 1 W) — zariadenie funguje v ZigBee sieti ako router (repeater)
- Kompatibilné aj so systémami typu Home Assistant (overené cez zigbee2mqtt aj ZHA)
Špecifikácia
| Počet kanálov | 4 (nezávislé relé) |
| Rozmery | 78 × 75 × 20 mm |
| Napájanie | 5 V DC (micro USB) alebo 7–32 V DC/AC |
| Spotreba | < 1 W |
| Pohotovostný prúd | 80 mA |
| Max. prúdové zaťaženie relé | 10 A |
| Životnosť relé | viac než 10 miliónov zopnutí |
| Max. čas zopnutia relé | 15 ms |
| Max. čas rozopnutia relé | 5 ms |
| Doba zopnutia relé (inching) | 0,7 s |
| Pracovná teplota | 0 °C – 40 °C |
| Pracovná vlhkosť | 40 % – 80 % RH |
| Podpora RF | áno, až 14 ovládačov na kanál |
Dodávané bez plastovej krabice a bez zdroja (pozri obrázky).
FAQ — časté otázky
Možno týmto spínačom ovládať spotrebiče na 230 V?
Áno, pokiaľ prúd cez daný kontakt nepresiahne 10 A. Zvládne napríklad termoelektrické hlavice podlahového vykurovania na 230 V aj zavlažovacie ventily na 24 V AC.
Záleží na polarite napájania na svorkovnici?
Nezáleží — napájanie 7–32 V môžete zapojiť ľubovoľne. Usmerňovací mostík za napájacím konektorom si polaritu vyrovná, zvláda DC aj AC.
Možno nastaviť stav relé po výpadku prúdu?
V aplikácii Tuya áno — pre každý kanál zvlášť určíte, či má byť po obnovení napájania zapnutý, vypnutý, alebo si má pamätať posledný stav.
S akou bránou spínač funguje?
Plnú funkčnosť garantujeme len s Tuya ZigBee bránou. Funguje aj v sieťach typu Home Assistant (overené cez zigbee2mqtt aj ZHA) a v ZigBee sieti sa správa ako router (repeater).
Dá sa spínač spárovať s cudzou ZigBee bránou (napr. z Lidla)?
Plnú funkčnosť garantujeme len s Tuya ZigBee bránou. S niektorými cudzími bránami (zákazníci opisovali napr. bránu z Lidla) sa spínač síce spáruje, ale nemusí správne komunikovať. Odporúčame preto použiť Tuya ZigBee bránu.
Možno spínač používať vonku alebo pri nižších teplotách?
Výrobca uvádza pracovnú teplotu 0–40 °C. Ak je spínač trvalo pod napájaním, mierne sa zahrieva a nehrozí kondenzácia vlhkosti, takže ho možno prevádzkovať aj vonku (napr. na ovládanie zavlažovania). Riziko vzniká len vtedy, ak by sa odpájal od napájania, vychladol a dochádzalo by na ňom ku kondenzácii.
