ZigBee 5V/7-32V + RF Smartica BS01Z
ZigBee modul Smartica BS01Z je beznapäťový spínač na trvalé (selflocking) aj krátke (inching) zopnutie dvoch kontaktov. Hodí sa na ovládanie kotlov, garážových brán, vjazdových brán, dverných otváračov alebo zapínanie počítačov — a vďaka podpore RF ovládačov aj bez chytrej aplikácie.
Oblasti využitia
- Ovládanie kotla (paralelne k termostatu cez beznapäťový kontakt)
- Garážové brány a vjazdové brány — paralelne k existujúcemu tlačidlu
- Dverné otvárače a vrátka
- Vzdialené zapínanie počítačov a ďalších zariadení s rôznym napätím
Kľúčové vlastnosti
- Beznapäťové spínanie — spína dva kontakty, nezaťažuje pripojené zariadenie vlastným napätím
- Inching aj Selflocking — po zopnutí sa sám po cca 0,7 s vypne (inching), alebo zostane zopnutý (selflocking)
- Prepínanie režimu tlačidlom na doske — režim sa nastavuje natrvalo priamo na spínači
- Dvojité napájanie — 5 V cez micro USB (nabíjačka, USB port PC) alebo 7–32 V DC/AC na svorkovnici
- Podpora RF ovládačov — spárujete až 14 RF ovládačov
- ZigBee mesh — funguje ako router a rozširuje dosah siete
- Pamätá si posledný stav aj nastavený režim po výpadku napájania
Ako to funguje a zapojenie

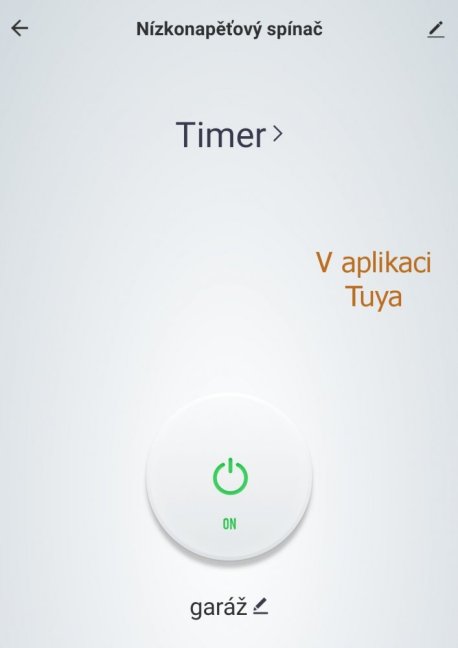

Spínač je ovládaný cez protokol ZigBee aplikáciou Tuya pomocou ZigBee hubu Tuya. Režim sa nastavuje tlačidlom na doske (tým bližšie k okraju) — tlačidlom sa zapína pevné oneskorenie vypnutia (inching) na cca 0,7 s. Pri paralelnom pripojení k existujúcemu tlačidlu garážových brán alebo brány umožňuje vzdialené ovládanie cez internet odkiaľkoľvek. Ako „ovládač" brán však sám nesleduje stav (nerozozná, či sú vráta otvorené alebo zatvorené) — v aplikácii sa javí ako vypnutý a zopne sa len na cca 0,7 s. Kontrolu stavu má až Chytrý WiFi Otvárač Garážových Brán - Tuya.
RF ovládače
Na pridanie RF ovládača podržte tlačidlo (to bližšie k stredu spínača) asi 5 sekúnd, potom stlačte tlačidlo na RF ovládači. Takto spárujete až 14 RF ovládačov. Mazanie RF ovládačov vykonáte podržaním rovnakého tlačidla asi 10 sekúnd.
Kompatibilita
- Aplikácia Tuya cez ZigBee hub Tuya

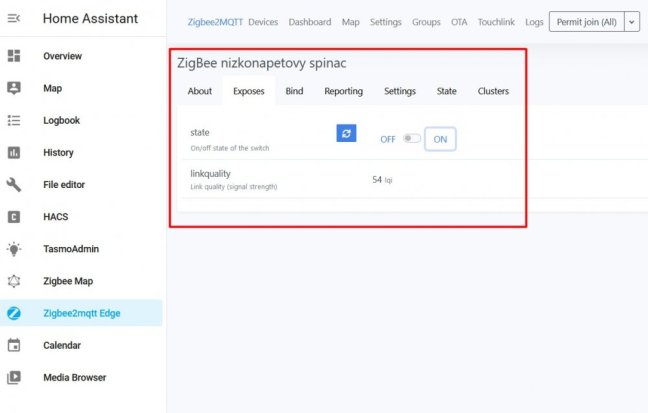

- Ďalšie ZigBee systémy — Home Assistant (overené cez ZigBee koordinátor s addonom zigbee2mqtt aj cez koordinátor SkyConnect a integráciu ZHA — overené naším zákazníkom)
- RF ovládače (zaručene kompatibilné sú ovládače z našej ponuky)
Špecifikácia
| Rozmery | 75 × 50 × 20 mm |
| Napájanie | 5 V DC (micro USB) alebo 7–32 V DC/AC (svorkovnica) |
| LED indikácia | 3 LED diódy — pracovný režim, stav siete, relé zapnuté/vypnuté |
| Spotreba | < 1 W |
| Pohotovostný prúd | 80 mA |
| Max. prúdové zaťaženie relé | 10 A |
| Životnosť relé | cez 10 miliónov zopnutí |
| Max. čas zopnutia relé | 15 ms |
| Max. čas rozopnutia relé | 5 ms |
| Doba zopnutia (inching) | 0,7 s |
| Pracovná teplota | 0 °C – 40 °C |
| Pracovná vlhkosť | 40 % – 80 % RH |
| Podpora RF | áno, až 14 RF ovládačov |

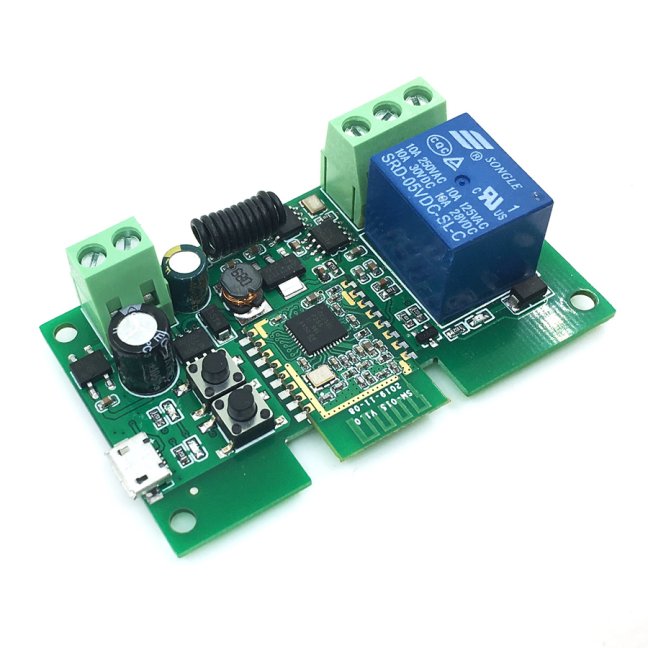

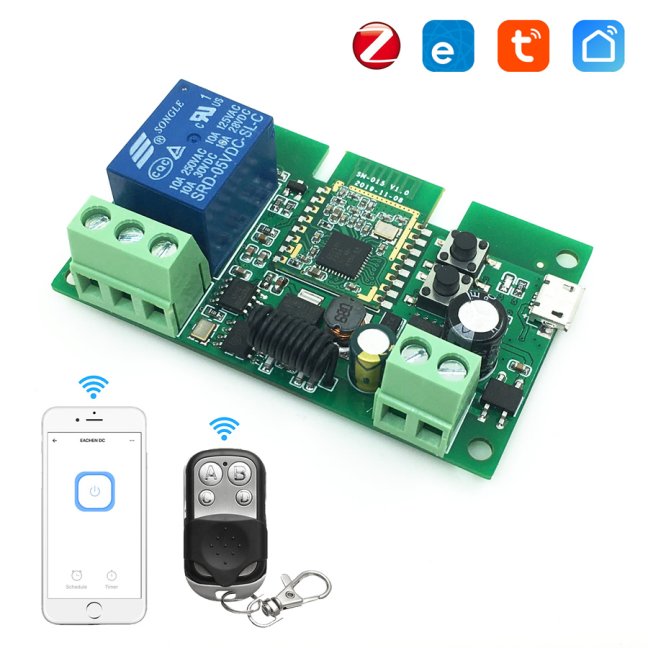

Dodávané bez plastovej krabičky a bez zdroja (viď obrázky).
FAQ — časté otázky
Možno modul napájať napätím 24 V?
Áno. Rozsah napájania na svorkovnici je 7–32 V DC/AC, takže 24 V je v poriadku. (Staršie ilustračné video spomína iba 12 V, ale platí údaj z popisu.)
Ako sa relé zachová pri výpadku a obnovení napájania?
Spínač si zachová posledný stav. Zachované zostáva aj nastavenie režimu inching / selflocking.
Možno inching nastaviť na dlhšiu dobu než 0,7 s?
Pevná HW doba zopnutia cca 0,7 s sa nedá zmeniť. Ak potrebujete inú dobu, funkciu inching vypnite a dlhšie oneskorenie vypnutia vytvorte scénou alebo automatizáciou v aplikácii či v Home Assistantovi.
Funguje so Zigbee2MQTT a Home Assistantom?
Áno. Overené cez addon zigbee2mqtt a tiež cez koordinátor SkyConnect a integráciu ZHA.
Vytvára spínač ZigBee mesh sieť?
Áno. Spínač funguje ako ZigBee router a rozširuje dosah siete ďalším zariadeniam.
Fungujú aj RF ovládače mimo vašej ponuky?
Spínač sa naučí kód ovládača. Zaručene kompatibilné sú iba ovládače z našej ponuky; iné môžu fungovať tiež, ale nezaručujeme to.
Nezopne sa spínač sám po obnovení napájania alebo po reštarte (a neotvorí bránu)?
Pri beznapäťových spínačoch toto riziko nehrozí — sami ho používame na pohone garážových brán bez nechceného zopnutia. (Nevhodné sú naopak spínače spínajúce relé, pri ktorých môže pri výpadku prúdu dôjsť k cvaknutiu kontaktu.)
Možno RF príjem vypnúť?
Vypnúť cez aplikáciu ani tlačidlom na doske nejde. Jediná možnosť je skúsiť odstrániť anténu.
Pôjde modul prevádzkovať na batérii?
Nie je to vhodné. Aj keď ide o ZigBee spínač, funguje ako router, a má preto pomerne vysoké nároky na energiu (0,5–1 W).
