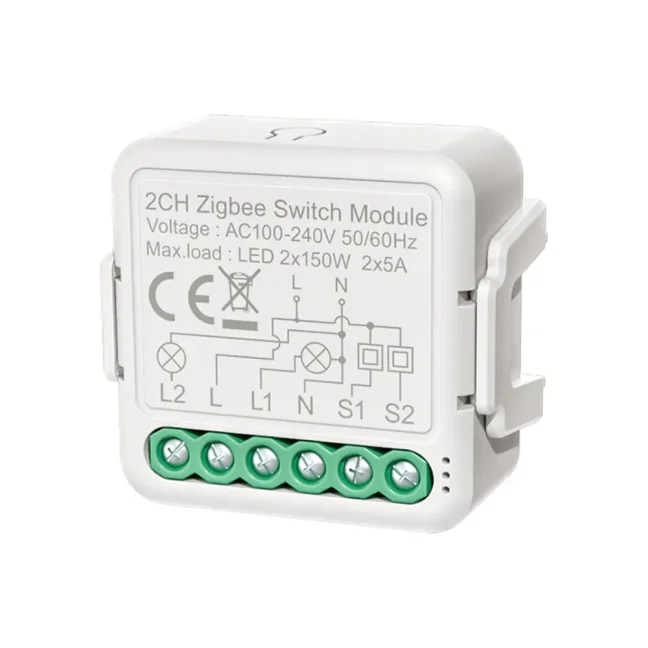

ZigBee Mini 2CH Smartica MI03Z

ZigBee Mini 2CH Smartica MI03Z je dvojkanálový chytrý spínač do elektroinštalačnej krabice pod vypínač. Nová verzia s rovnakými parametrami, ale menšími rozmermi. Spína dva nezávislé okruhy 230 V AC a ovládať ho možno klasickým vypínačom na stene aj na diaľku z aplikácie cez ZigBee.

Dva kontakty pre klasický vypínač (S1, S2)

Spínač má okrem vstupu a výstupu 230 V aj kontakty S1 a S2 na ovládanie spínania. Umožňuje tak ovládanie pomocou bežného vypínača a súčasne sa zmestí do elektroinštalačnej krabice pod vypínač. Možno ho teda ovládať lokálne (obyčajným vypínačom) aj na diaľku cez aplikáciu — existujúci vypínač na stene tak zostane funkčný.

Oblasti využitia

• Zchytrenie dvoch samostatných svetelných okruhov pod jedným dvojvypínačom
• Ovládanie dvoch nezávislých spotrebičov napájaných 230 V (do 150 W na kanál pri indukčnej záťaži)
• Doplnenie diaľkového a hlasového ovládania k existujúcej inštalácii bez výmeny vypínačov
• Skryté osadenie do krabice pod vypínač — bez zmeny vzhľadu interiéru

Kľúčové vlastnosti

• Dva nezávislé kanály — obe relé možno zapínať aj vypínať nezávisle od seba, a teda aj súčasne
• Lokálne aj diaľkové ovládanie — klasickým vypínačom (kontakty S1/S2) aj z aplikácie

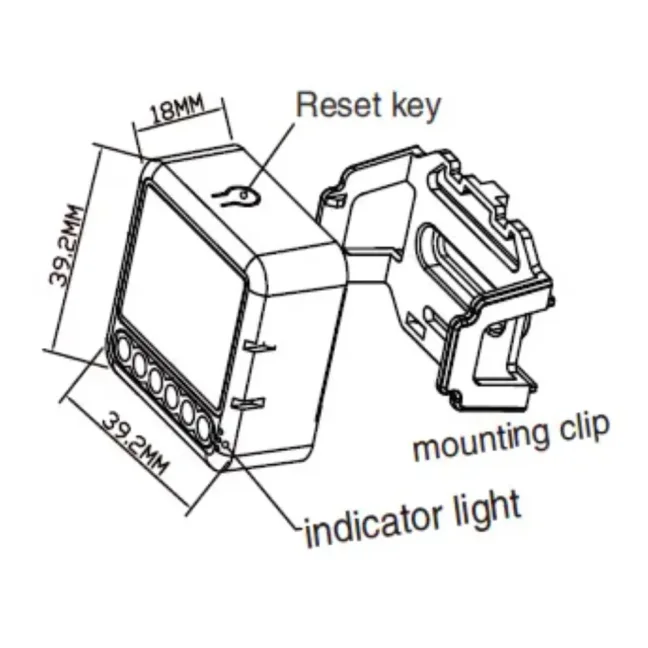

• Zmestí sa pod vypínač — malé rozmery 40 × 40 × 18 mm, súčasťou balenia je aj držiak na DIN lištu
• Nastaviteľné správanie po výpadku prúdu — stav po obnovení napájania si zvolíte v aplikácii
• Nastaviteľný typ ovládacieho vypínača — kolískový vypínač aj tlačidlo
• Relé s dvoma stavmi (zapnuté/vypnuté) — nie je to stmievač

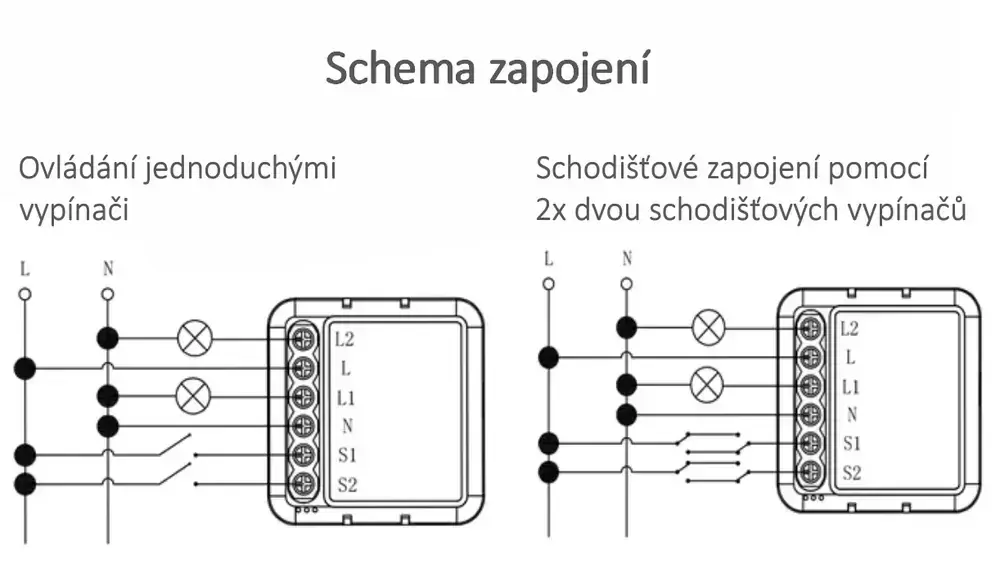

Ako to funguje a zapojenie

Vyžaduje nulový vodič. V rozvodnej krabici vypínača musia byť najmenej 3 vodiče: prívod fázy, fáza k svetlu a modrý pracovný stredný vodič („nula"). Spínač má vstup a výstup 230 V a kontakty S1 a S2 na pripojenie ovládacieho vypínača.

Pozor — toto nie je WiFi spínač. Na diaľkové ovládanie vyžaduje Tuya ZigBee Hub (bránu), cez ktorý sa pripojí do aplikácie Tuya Smart / Smart Life.

Správanie kontaktov S1/S2: spojenie kontaktu vždy len zmení stav spínača (nespína „natvrdo"). Stav potom môžete kedykoľvek zmeniť aj z aplikácie — funguje to obdobne ako klasické schodiskové zapojenie.

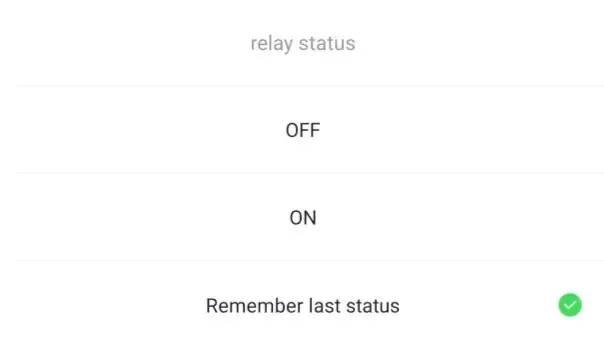

Nastavenie správania po výpadku prúdu

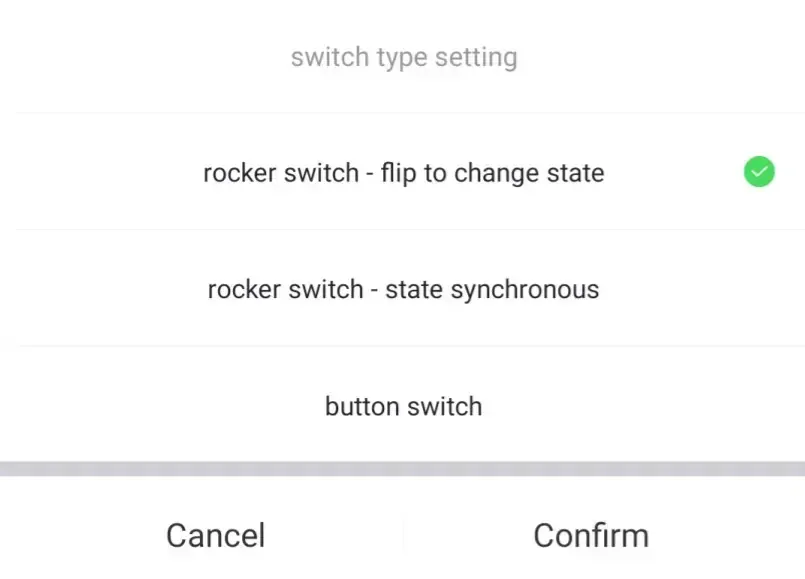

Nastavenie typu ovládania pomocou obyčajných vypínačov

• Každé prepnutie vypínača zmení stav spínača
• Zapnutie vypínača (spojenie kontaktov S1/S2 a L) vždy zapne spínač; vypnutie vždy vypne spínač
• Tlačidlo — krátke spojenie kontaktov zmení stav spínača

Home Assistant

• zigbee2mqtt (cez ZigBee koordinátor) — plne funkčné, vrátane nastavenia správania po výpadku a typu ovládania
• ZHA (Zigbee Home Automation, natívna integrácia HA) — niektoré nastavenia (typ ovládania) tu nemusia byť dostupné

Kompatibilita

• Platforma Tuya cez ZigBee (ZigBee 3.0) — vyžaduje Tuya ZigBee bránu (hub)
• Aplikácia Tuya Smart / Smart Life
• Home Assistant cez zigbee2mqtt (ZHA s obmedzením, pozri vyššie)

Prečo ZigBee

• Spoľahlivosť — iná komunikačná frekvencia než WiFi znamená menšie až nulové rušenie, a tým vyššiu spoľahlivosť.
• Dosah siete (mesh) — každé trvalo napájané zariadenie (ako tento spínač) predlžuje dosah ZigBee siete. Jednotlivé zariadenia tak nemusia byť v priamom dosahu hubu.
• Počet zariadení — ZigBee sieť zvládne rádovo viac zariadení než bežná WiFi, kde sa nestabilita môže prejaviť už pri 20–50 klientoch.
• Nízka spotreba — ZigBee má oproti WiFi výrazne nižšie energetické nároky (uvádza sa asi o 75 % nižšia spotreba), vďaka čomu môžu batériové ZigBee zariadenia vydržať roky.

Špecifikácia

Pozn.: Vypínače vyžadujú plnohodnotné napájanie — v rozvodnej krabici musia byť najmenej 3 vodiče (prívod fázy, fáza k svetlu a modrý pracovný stredný vodič „nula").

FAQ — časté otázky

Funguje to bez ZigBee brány, ako WiFi spínač?

Nie. Toto nie je WiFi spínač — na diaľkové ovládanie vyžaduje Tuya ZigBee bránu (hub). Lokálne ho však môžete ovládať aj klasickým vypínačom cez kontakty S1/S2.

Možno oba kanály ovládať nezávisle a zároveň súčasne?

Áno, obe relé možno zapínať aj vypínať nezávisle od seba, a teda aj súčasne. Oneskorenie pri prepnutí závisí od mnohých faktorov — väčšinou je okamžité, za určitých okolností tam malé oneskorenie byť môže (pri ZigBee bežná vec).

Akú záťaž spínač zvládne na jeden kanál?

Maximálna indukčná záťaž (napr. LED svetlá) je 2× 150 W, maximálna odporová záťaž (napr. klasická vláknová žiarovka) je 2× 1150 W (2× 5 A).

Vie stmievať svetlá?

Nie. Toto nie je stmievací vypínač — má v sebe relé, a preto vie len dva stavy (zapnuté/vypnuté). Na stmievanie je potrebný samostatný stmievač.

Môžem každý kanál ovládať hlasom zvlášť?

Áno. Napríklad v Google Home uvidíte spínač ako dve nezávislé tlačidlá, môžete si ich pomenovať každé zvlášť a potom ich ovládať hlasom samostatne.

Ako sa správajú kontakty S1 a S2?

Spojenie kontaktu vždy len zmení stav spínača (nespína „natvrdo"). Keď kontakt spínač zapne, môžete ho z aplikácie vypnúť a následné rozpojenie kontaktu ho opäť zapne — rovnako ako pri klasickom schodiskovom zapojení.

Možno nastaviť stav po výpadku prúdu?

Áno, správanie po obnovení napájania aj typ ovládacieho vypínača sa nastavujú v aplikácii (prípadne v zigbee2mqtt v Home Assistante).

Pôjde spárovať s bránou Philips Hue?

Kompatibilitu s Philips Hue nemôžeme garantovať — garantujeme funkčnosť len s našimi ZigBee bránami. Pri použití s cudzími bránami sa viac kanálov nemusí správať samostatne.
