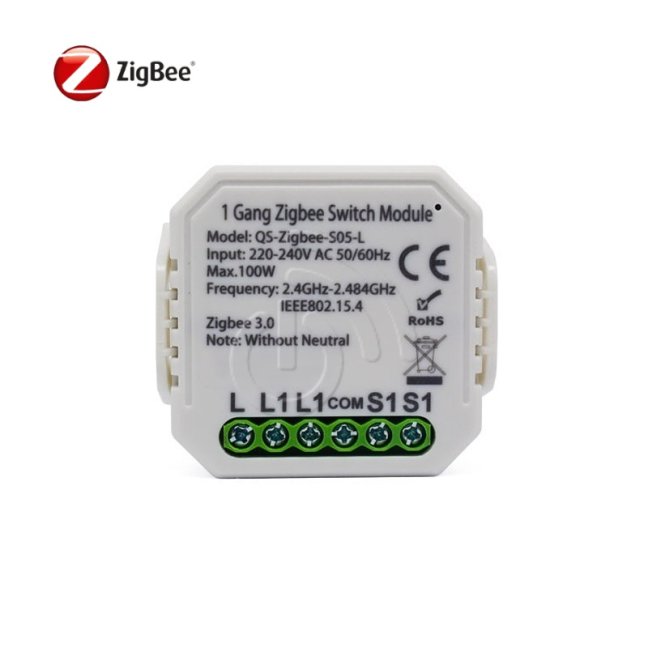

ZigBee Mini "bez nuly" - 1CH Smartica MI01Z

Jednokanálový ZigBee Mini spínač „bez nuly" na ovládanie elektrických spotrebičov napájaných 230 V AC do príkonu 100 W. Nepotrebuje nulový vodič a zmestí sa do elektroinštalačnej krabice pod bežný vypínač — z klasického osvetlenia tak urobíte inteligentné, ovládateľné z mobilu aj obyčajným vypínačom na stene.

Oblasti využitia

• Spravenie existujúceho svietidla inteligentným bez ťahania nového vodiča (ak v krabici chýba nula)
• Skrytá montáž pod existujúci vypínač — vzhľad vypínačov v byte zostane rovnaký
• Ovládanie svetla z mobilu, hlasom aj pôvodným nástenným vypínačom súčasne
• Zapojenie do schodiskového ovládania (dva bežné vypínače jedného svetla)

Kľúčové vlastnosti

• Nepotrebuje nulový vodič — inštalácia aj tam, kde v krabici pri vypínači nie je nula
• Vstup S1 pre obyčajný vypínač — okrem vstupu a výstupu 230 V má kontakt S1, ktorým svetlo ovládate aj klasickým nástenným vypínačom

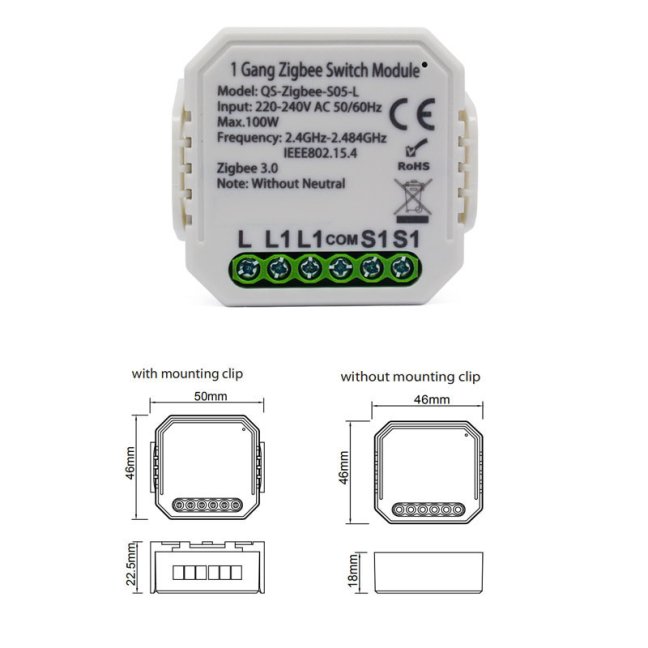

• Miniatúrny — rozmery 46 × 46 × 18 mm, zmestí sa do elektroinštalačnej krabice pod vypínač
• ZigBee 3.0 — spoľahlivá bezdrôtová komunikácia mimo rušeného pásma WiFi
• Minimálny príkon svietidla 5 W (potrebné pre správnu funkciu bez nuly)

Ako to funguje a zapojenie

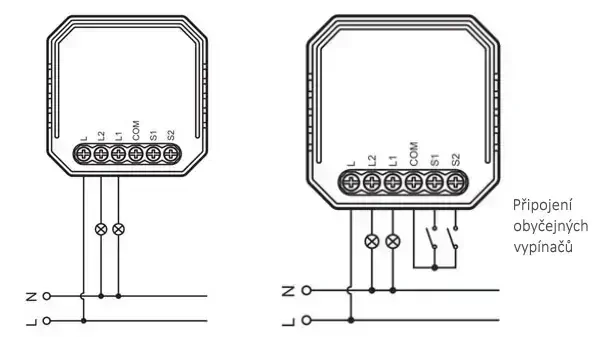

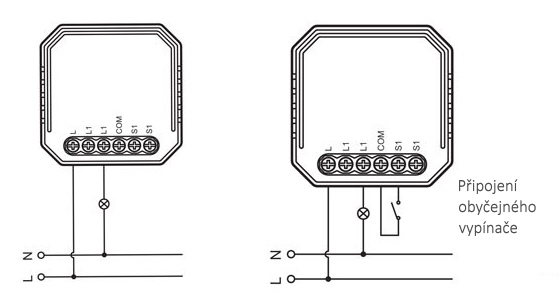

Spínač zapojíte medzi prívod 230 V a svietidlo; nulový vodič nepotrebuje. Kontakt S1 prepojíte s obyčajným nástenným vypínačom — spojenie a rozpojenie kontaktov COM a S1 mení stav spínača, takže svetlo ovládate ako vypínačom na stene, tak aj v mobile. Pre inteligentné ovládanie sa spínač pridá cez ZigBee hub do aplikácie Tuya Smart / Smart Life.

Pri schodiskovom zapojení (dva bežné vypínače jedného svetla) je potrebné vypínače prepojiť tak, aby pri zmene stavu spínali a rozpínali kontakty COM a S1 podľa schémy zapojenia — na to stačia dva vodiče medzi vypínačmi. Konkrétne zapojenie odporúčame konzultovať s elektrikárom.

Kompatibilita

• Vyžaduje ZigBee hub (bránu) na štandarde ZigBee 3.0 — toto nie je WiFi spínač
• Aplikácia Tuya Smart / Smart Life
• Hlasové ovládanie (Google Assistant a pod.) cez aplikáciu, pod ktorou spínač prevádzkujete
• Home Assistant — overené cez zigbee2mqtt (Sonoff ZigBee 3.0 USB Dongle Plus)

Prečo ZigBee

• Spoľahlivosť — iná komunikačná frekvencia než WiFi znamená menšie až nulové rušenie
• Dosah siete (mesh) — trvalo napájané zariadenia tvoria mesh sieť a navzájom predlžujú dosah. Pozor: tento spínač „bez nuly" je koncové zariadenie a dosah siete sám nepredlžuje (nefunguje ako router)
• Počet zariadení — ZigBee sieť unesie rádovo viac klientov než bežná WiFi, kde sa nestabilita môže prejaviť už pri desiatkach pripojených zariadení
• Nízka spotreba — ZigBee má oproti WiFi výrazne nižšie energetické nároky (uvádza sa o cca 75 % nižšie)

Špecifikácia

FAQ — časté otázky

Funguje s LED žiarovkami?

Áno, s akýmkoľvek svietidlom (vrátane LED) s príkonom aspoň 5 W. Túto hranicu je potrebné dodržať, aby spínač bez nuly správne fungoval. Žiadny „bypass" k tomu nie je potrebný — sami máme spínač doma na chodbe a ovláda LED svetlo bez problémov (testované s LED žiarovkou 7,7 W).

Je to WiFi spínač?

Nie je. Ide o ZigBee zariadenie, takže na svoju prevádzku vyžaduje ZigBee hub (bránu) na štandarde ZigBee 3.0. Bez neho fungovať nebude.

Dá sa použiť na schodiskové ovládanie (dva vypínače jedného svetla)?

Áno. Obyčajné schodiskové vypínače je potrebné zapojiť tak, aby pri zmene stavu spínali a rozpínali kontakty COM a S1 podľa schémy v popise — medzi vypínačmi na to stačia dva vodiče. Konkrétne riešenie odporúčame prebrať s elektrikárom.

Dá sa ovládať hlasovým asistentom?

Áno, závisí to od aplikácie, pod ktorou spínač prevádzkujete. Napríklad pod Tuya hlasové ovládanie funguje.

Funguje v Home Assistante?

Áno. Potvrdená je bezproblémová funkčnosť cez zigbee2mqtt s využitím Sonoff ZigBee 3.0 USB Dongle Plus.

Funguje so ZigBee bránou iného výrobcu (napr. Philips Hue Bridge)?

Kompatibilitu garantujeme len s našimi ZigBee bránami. S bránami iných výrobcov fungovať môže, ale negarantujeme to — odporúčame vyskúšať, prípadne vrátiť.

Predlžuje dosah ZigBee siete (funguje ako router)?

Nie. Ako router fungujú len plnohodnotne napájané zariadenia. Spínač „bez nuly" je koncové zariadenie a dosah siete nepredlžuje.

Keď svetlo zapnem nástenným vypínačom, môžem ho potom vypnúť v aplikácii?

Áno. Spojenie alebo rozpojenie kontaktov COM a S1 mení stav spínača (neznamená nutne trvalé zapnutie), takže stav možno následne zmeniť aj z aplikácie.
