ZigBee Mini "bez nuly" - 2CH Smartica MI02Z

2-kanálový ZigBee Mini spínač „bez nuly" na ovládanie dvoch okruhov osvetlenia napájaných 230 V AC do max. príkonu 100 W na kanál. Nepotrebuje nulový vodič, zmestí sa do elektroinštalačnej krabice pod bežný vypínač a ovládať ho možno chytro cez ZigBee bránu aj klasicky obyčajným vypínačom.

Funguje aj bez brány (kontakty S1, S2)

Spínač má okrem vstupu a výstupu 230 V aj ovládacie kontakty S1 a S2, na ktoré pripojíte obyčajný vypínač. Vďaka tomu funguje svetlo aj „out of the box" — aj bez pridania do ZigBee brány možno pomocou pripojeného vypínača rozsvecovať a zhasínať. Po spárovaní s bránou potom navyše získate diaľkové ovládanie a automatizácie, pričom miestny vypínač zostáva funkčný.

Oblasti využitia

• Krabica pod vypínačom, kde je k dispozícii len fázový vodič a chýba nulák
• Ovládanie dvoch okruhov osvetlenia z jedného miesta (dvojtlačidlový vypínač)
• Schodiskové (striedavé) zapojenie s obyčajnými vypínačmi
• Jeden kanál pre svetlo a druhý kanál len ako spínací vstup na spustenie automatizácie

Kľúčové vlastnosti

• Nepotrebuje nulový vodič — zapojíte aj tam, kde je v krabici iba fáza
• 2 nezávislé kanály — ovládanie dvoch okruhov jedným zariadením
• Kontakty S1 a S2 pre obyčajný vypínač — lokálne ovládanie aj bez brány
• Miniatúrne rozmery — 46 × 46 × 18 mm, zmestí sa pod vypínač do krabice
• Držiak na DIN lištu v balení — možnosť montáže aj do rozvádzača
• Materiál ABS V0 odolný voči horeniu

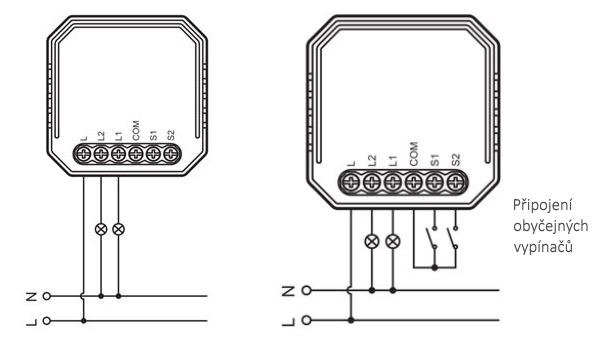

Ako to funguje a zapojenie

Spínač sa zapája do okruhu osvetlenia namiesto nulového vodiča tak, že okruh zostáva uzavretý cez svietidlo. Aj pri zhasnutom svetle preteká svietidlom veľmi slabý prúd, ktorý spínač napája, ale nestačí na rozsvietenie. Preto musí byť vo vetve svietidlo s príkonom aspoň 5 W. Obyčajný vypínač pripojený na S1/S2 mení stav relé — správa sa ako dvojica schodiskových vypínačov, takže stav vypínača nemusí zodpovedať stavu svetla (jedným zapnete, druhým vypnete). Podľa výrobcu funguje bez pridania kondenzátora alebo ďalšieho modulu pri zhruba 90 % svietidiel nad 5 W; pri niektorých typoch LED nemusí byť spínanie spoľahlivé.

Kompatibilita

• Štandard ZigBee 3.0 — vyžaduje ZigBee bránu / hub, nie je to WiFi zariadenie
• Funguje cez eWeLink (len so staršou verziou Sonoff ZigBee Bridge — s novými verziami sa v eWeLinku už spárovať nepodarí), Tuya (so ZigBee bránou Tuya) aj v Home Assistante
• Možno použiť aj iný hub na štandarde ZigBee 3.0
• Home Assistant cez zigbee2mqtt alebo natívnu integráciu ZHA (nami neotestované)

Prečo ZigBee

• Spoľahlivosť — iná komunikačná frekvencia než WiFi znamená menšie až nulové rušenie
• Dosah siete — trvale napájané zariadenia tvoria mesh sieť a predlžujú dosah; tento spínač „bez nuly" však pracuje ako koncové zariadenie a sieť nerozširuje
• Počet zariadení — ZigBee sieť zvládne rádovo viac klientov než bežná WiFi
• Nízka spotreba — uvádza sa o cca 75 % nižšia spotreba než pri WiFi zariadeniach

Špecifikácia

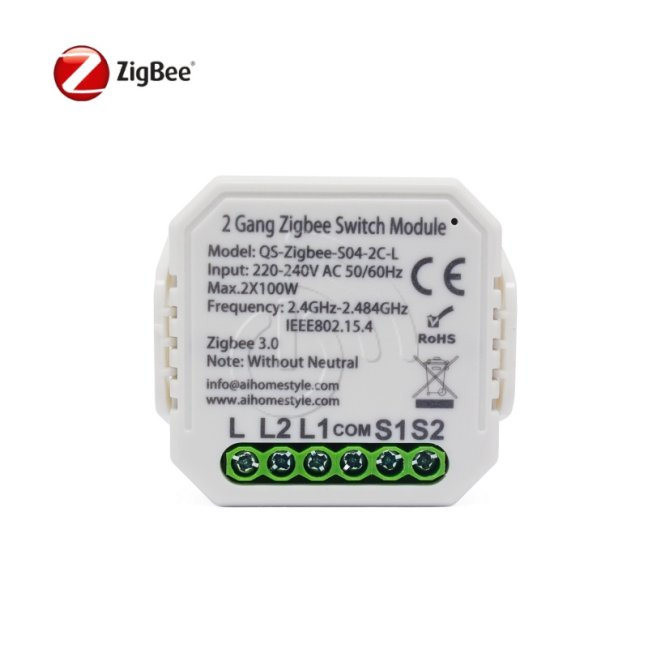

Obrázok je ilustračný, nové spínače sú v skutočnosti menšie, ale funkčne zhodné.

FAQ — časté otázky

Funguje spínač aj bez ZigBee brány?

Áno. Po zapojení rozsvecuje a zhasína pomocou obyčajného vypínača pripojeného na kontakty S1/S2 aj bez pridania do brány. Bránu potrebujete až na diaľkové ovládanie a automatizácie.

Je potrebné do obvodu pridať ešte nejaký modul alebo kondenzátor?

Nie. Podľa údajov výrobcu nepotrebuje tento typ spínača nulový vodič ani kondenzátor (adaptér pri svetle) a je vhodný pre zhruba 90 % svietidiel na trhu s príkonom nad 5 W.

Bude fungovať s LED svietidlami?

Pri väčšine svietidiel nad 5 W áno. Pri niektorých typoch LED sa však podľa skúseností zákazníkov spínanie nemusí podariť, ani pri vyššej watáži. Pre problematické LED okruhy je istejšia varianta spínača s pripojenou nulou, ktorá spína cez relé.

Aká hlboká krabica je potrebná pod vypínačom?

Pod vypínačom potrebujete ešte zhruba 2 cm voľného priestoru. Závisí to od konkrétneho vypínača. Spínač sa zmestí aj do okrúhlej krabice pod vypínač.

Možno ho použiť v schodiskovom (striedavom) zapojení?

Áno, v podstate áno. Obyčajné vypínače sa zapoja na ovládacie kontakty a spínač potom funguje obdobne ako dvojica schodiskových vypínačov.

Meria spotrebu elektriny?

Nie, tento spínač spotrebu nemeria.

Môžem druhý kanál použiť len na spustenie automatizácie bez záťaže?

Áno. Jeden kanál môže spínať svetlo a druhý kanál nemusí mať na výstupe nič pripojené — jeho stav sa použije ako spúšťač automatizácie, ktorá ovláda iné zariadenie (napr. inde trvale napájanú ZigBee žiarovku).

Rozšíri tento spínač dosah ZigBee siete?

Nie. Pretože je napájaný „bez nuly" len slabým prúdom, pracuje ako koncové zariadenie a nerobí router siete, takže jej dosah nepredlžuje.

V akej aplikácii sa spínač ovláda?

Ako zariadenie na štandarde ZigBee 3.0 sa ovláda podľa použitej brány — vyskúšané sú aplikácie eWeLink (so staršou verziou Sonoff ZigBee Bridge), Tuya aj Home Assistant.

Spolupracuje s bránou Philips Hue?

Kompatibilitu s Philips Hue nemôžeme garantovať. Philips používa trochu odlišný ZigBee profil; spárovanie cez Hue Bridge sa nemusí podariť. Garantujeme funkciu s našimi ZigBee bránami.

Možno ním spínať motor alebo obehové čerpadlo?

Neodporúčame. Maximálny príkon je 100 W na kanál a motor (napr. čerpadlo) má štartovaciu prúdovú špičku výrazne vyššiu než menovitý príkon (pokojne niekoľkonásobne). Pre takúto záťaž zvoľte radšej spínač s pripojenou nulou, ktorý spína cez relé.
